E43406

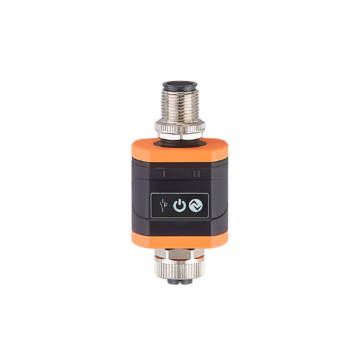

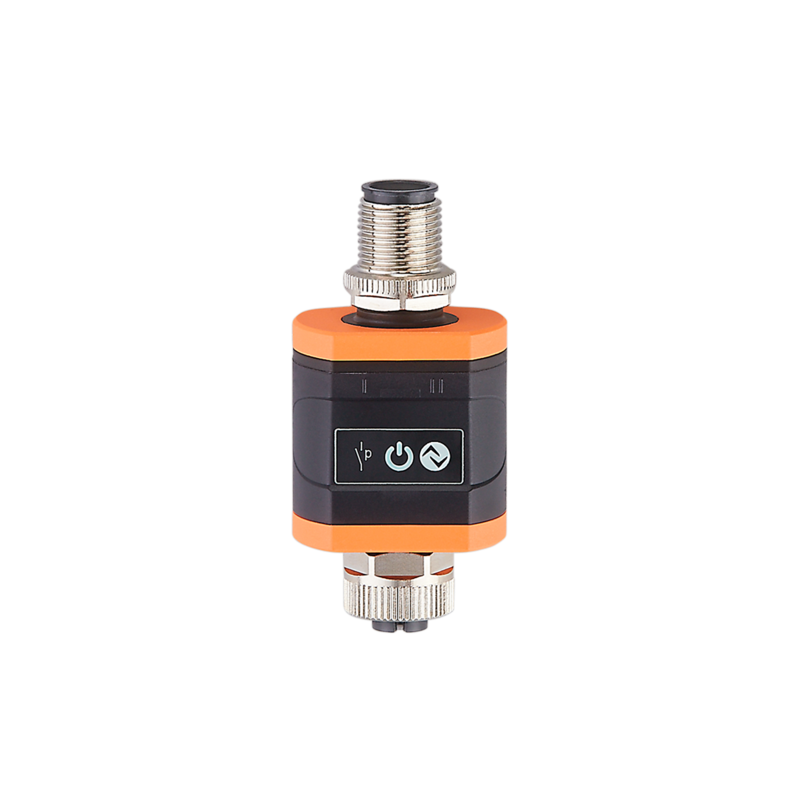

IO-Link rozdzielacz danych, PNP, Konektor, waga 90g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do modernizacji istniejących systemów IO-Link; dla systemów nie posiadających IO-Link | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (po stronie mastera; po stronie sterowanika/systemu: 20...30 DC) | |
| Napięcie znamionowe DC [V] | 24 | |
| Pobór prądu [mA] | < 17; (dwustronny) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak; (po stronie mastera) | |
| Czas rozruchu [s] | < 2; (do komunikacji; czas odpowiedzi sygnału przełączającego: czas odpowiedzi dodawany przez czas cyklu procesu IO-Link ) | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 1; (po stronie sterowanika/systemu) | |
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1107 | |
| Interfejsy - IO-Link Device | ||
| Notatka n/t interfejsów | połączenie z IO-Link-Master | |
| Unterstützte Masterportklasse | A | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Identification and Diagnosis (0x4000) | |
| SIO tryb | tak | |
| Min.czas cyklu procesu [ms] | 4,2 | |
| Interfejsy - IO-Link Master | ||
| Notatka n/t interfejsów | połączenie z Urządzenia IO-Link | |
| Unterstützte Masterportklasse | A / B | |
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.0; 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-4 | w zbiornikach plastykowych lub otwartych metalowych | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 15 g (6 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 2 g (10...150 Hz) | |
| MTTF [lata] | 307 | |
| Dopuszczenie UL | ||
| Numer UL | E205959 | |
| Dane mechaniczne | ||
| Waga [g] | 90 | |
| Materiał | stal nierdzewna (1.4404 / 316L); mosiądz (2.0401); PBT; PA; uszczelnienie: FKM; | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Wyjście przełączające | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| IO-Link | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Wymagane akcesoria | EVC843 | |
| Uwagi | ||
| Uwagi | Informacje na temat maksymalnej długości kabla można znaleźć w instrukcji obsługi. Aby zapewnić funkcjonowanie zgodnie z arkuszem danych technicznych i instrukcją obsługi, konieczne jest użycie następującego artykułu: EVC843 |
|
| Sztuk w opakowaniu | 1 szt. | |
