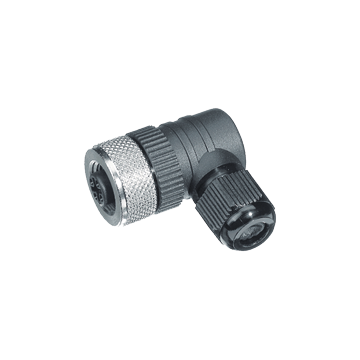

V15-W-PG7 - 70112082
Wtyczka żeńska kątowa z firmy Pepperl+Fuchs, M12-5pin, IP67, dławica PG7, dławica dla przewodów średnicy 4 … 6 mm, dla średnicy żył 0,75 mm2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Female connector, field-attachable V15-W-PG7
- Złącze śrubowe
- Metalowy zamek
| Opis produktu |
|---|
| Female connector M12 angled A-coded 5-pin, field-attachable |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 10 mΩ | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -28 ... 90 °C (-18.4 ... 194 °F) , note derating | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 1.5 ... 1.6 Nm | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 50 | |
| Stopień ochrony | IP65 | |
| Podłączenie | screw terminals for max. 0.75 mm2 / AWG 18 | |
| Kabel | ||
| Średnica płaszcza | 4 ... 6 mm | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | PBT, black | |
| Pieczęć | NBR , FKM | |
| Powierzchnia styku | CuSnZn | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440103 |
| ECLASS 12.0 | 27440103 |
| ECLASS 11.0 | 27440102 |
| ECLASS 10.0.1 | 27440102 |
| ECLASS 9.0 | 27440102 |
| ECLASS 8.0 | 27440104 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002635 |
| ETIM 8.0 | EC002635 |
| ETIM 7.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
