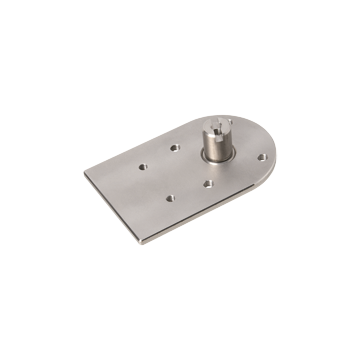

MHV-BT-F25/F31 - 70131305
Płyta adaptera
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Adapter plate MHV-BT-F25/F31
- Prosty montaż
- All-in-one stainless steel solution
- Minimal friction due to ball bearing
- Zgodny ze standardami
| Opis produktu |
|---|
| Adapter plate for double sensors -F25/-F31 series |
| Ogólne specyfikacje | ||
|---|---|---|
| Pasujące czujniki i | Double sensors, -F25 series with actuator BT32... Double sensors, -F25K series with actuator BT32... Double sensors, -F31 series with actuator BT65... |
|
| Standardowa zgodność | ||
| Standardy | VDI / VDE 3845 DIN EN ISO 5211 |
|
| Specyfikacja mechaniczna | ||
| Średnica wału | 16 mm | |
| Wysokość wału | 20 mm | |
| Wzór otworu montażowego | sensor: 30 x 80 mm, M5 screw mounting bracket: 4 x 50 mm, M6 screw |
|
| Materiał | stainless steel 1.4301 / AISI 304 for plates and sheet metal bending parts Stainless steel 1.4305 / AISI 303 for shaft |
|
| Materiały montażowe | stainless steel socket cap head screws 4 x M6 x 8 mm | |
| Masa | 300g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273701 |
| ECLASS 12.0 | 27273701 |
| ECLASS 11.0 | 27273792 |
| ECLASS 10.0.1 | 27273792 |
| ECLASS 9.0 | 27273792 |
| ECLASS 8.0 | 27279202 |
| ECLASS 5.1 | 27279202 |
| ETIM 9.0 | EC003015 |
| ETIM 8.0 | EC003015 |
| ETIM 7.0 | EC003015 |
| ETIM 6.0 | EC003015 |
| ETIM 5.0 | EC003015 |
| UNSPSC 12.1 | 31162301 |
