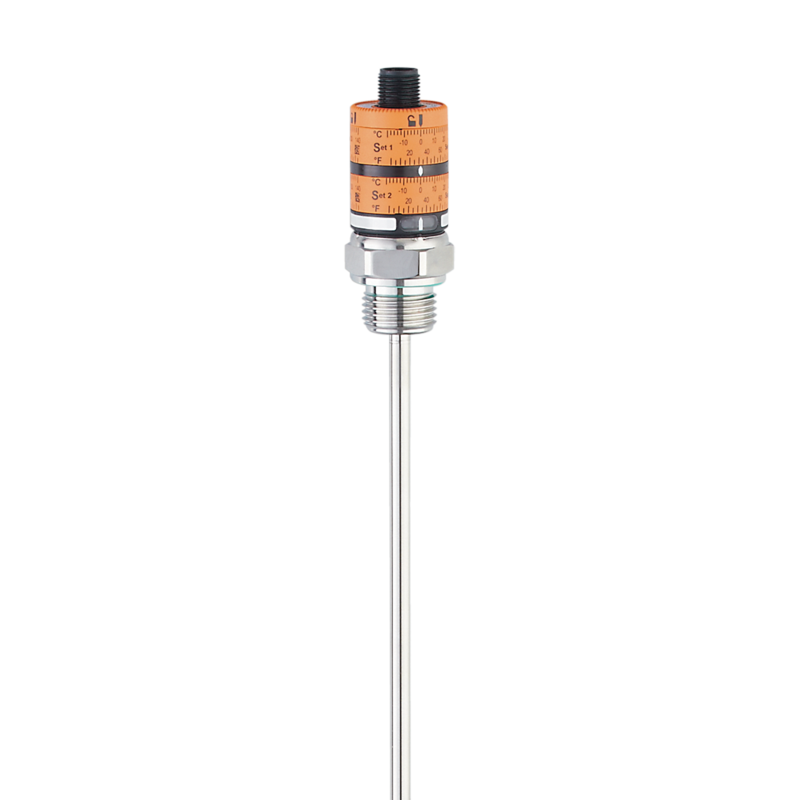

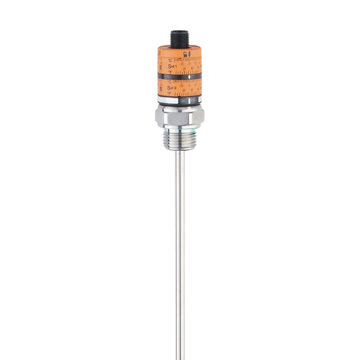

TK7460 - TK-250CLFR12-QKPKG / US
Termostat z intuicyjną nastawą punktu przełączania, PNP, G 1/2, 1 x Pt 1000, Konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwe ustawianie punktu przełączania dwoma pierścieniami ustawczymi umożliwiającymi optymalny odczyt
- Ustawianie punktów przełączania bez uwzględniania temperatury w układzie
- Dwa wyjścia przełączające o stałej histerezie
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Blokada mechaniczna zapobiegająca przypadkowej zmianie punktu przełączania
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| -25...140 °C | -13...284 °F | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Długość instalacyjna EL [mm] | 250 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -40...145 | |
| Wytrzymałość na ciśnienie [bar] | 300 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -25...140 °C | -13...284 °F | |
| Punkt przełączania SP | ||
| -20...140 °C | -4...284 °F | |
| Dokładność / odchylenie | ||
| Dryft temperaturowy na 10K [K] | 0,1 **) | |
| Powtarzalność [K] | ± 0,1 | |
| Ustawiana dokładność [K] | ± 3 | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
| Software / programowanie | ||
| Regulacja punktu przełączania | pierścień regulacyjny | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...80 | |
| Uwaga dot. temperatury otoczenia | przy temperaturze medium: < 80 °C -40...50 °C przy temperaturze medium: < 145 °C |
|
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 643,1 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K018 | |
| Dane mechaniczne | ||
| Waga [g] | 142 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM | |
| Moment dokręcający [Nm] | 45 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Średnica sondy [mm] | 6 | |
| Długość instalacyjna EL [mm] | 250 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Uwagi | ||
| Uwagi | **) W przypadku odchyłki od warunków odniesienia 25 °C Dokładność w odniesieniu do przepływającej wody. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
