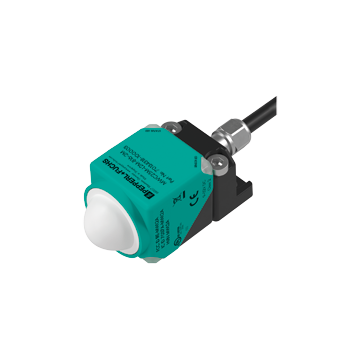

MWC25M-L2M-B16-0,3M-DT6P - 70134318-100002
Radarowy czujnik do pomiaru odległości i prędkości, zasięg do 25 m, ze złączem DEUTSCH, interfejs CANopen, zasięg do 25 m, stopień ochrony IP68 / IP69K
Zapytaj o produkt:
MWC25M-L2M-B16-0,3M-DT6P - 70134318-100002 4 185,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Radar sensor MWC25M-L2M-B16-0,3M-DT6P
- Interfejs CANopen
- Sensing range up to 25 m
- Degree of protection IP68 / IP69
- Wysoka odporność na zakłócenia elektromagnetyczne
- Głowica czujnika dwukierunkowa i obrotowa
- Robust metall fastening
| Opis produktu |
|---|
| Radar sensor for distance and velocity measuring up to 25 m sensing range, with DEUTSCH connector |
| Ogólne specyfikacje | ||
|---|---|---|
| Measuring technology | FMCW | |
| Zmienna mierzona | distance velocity |
|
| Zakres pomiaru | ||
| Distance | 0,5 ... 25 m | |
| Velocity | 0.1 ... 80 m/s | |
| Martwe pasmo | 0 ... 0,5 m | |
| Standardowa tarcza celownicza | corner reflector 100 mm edge length | |
| Working frequency | 122.25 ... 123 GHz | |
| Opening angle | < 12 ° (see characteristic curve) | |
| Moc promieniowana nadajnika (EIRP) | < +20 dBm | |
| Częstotliwość próbkowania | 1 ... 200 Hz , programmable | |
| Nominalne oceny | ||
| Błąd liniowości | < ± 0.1 % of full-scale value (linearity error incl. temperature drift) | |
| Powtórz dokładność | 1 mm | |
| Rozdzielczość | distance 1 mm velocity 0.01 m/s |
|
| Opóźnienie czasowe przed dostępnością | ≤ 400 ms | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 310 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | up to 60 % (see application report) | |
| Wskaźniki / środki operacyjne | ||
| LED żółty | object within measuring range | |
| LED czerwony / zielony | CANopen status display | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 9 ... 32 V. | |
| Prąd zasilania bez obciążenia | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Pobór mocy | typ. 0.4 W , max. 1 W | |
| Interfejs | ||
| Typ interfejsu | Mogę otworzyć | |
| Process data | distance velocity signal quality cycle counter |
|
| ID węzła | 1 ... 127, programowalny | |
| Szybkość transmisji | 125 kBit/s , 250 kBit/s , 500 kBit/s , 800 kBit/s , 1 MBit/s , programmable | |
| Zakończenie | zewnętrzny | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 301489-1, EN 301489-3, EN 305550-1, EN 62368-1, EN 62311 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus | |
| Zatwierdzenie FCC | CFR Title 47, Part 15 FCC ID: IRE-MWL2A |
|
| ISED approval | IC ID: 7037A-MWL2A HVIN/PMN: MWL2A |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Stopień ochrony | IP68 / IP69 | |
| Materiał | ||
| Obudowa | PA-GF35, powder coated metal mounting flange | |
| Radome | PTFE | |
| Złącze | ||
| Liczba pinów | 6 | |
| Montaż połączeń | Deutsch connector DT04-6P-CE02, Deutsch contact 1060-16-0622, Deutsch wedge W6P | |
| Kabel | ||
| Średnica kabla | 7.25 mm ± 0.2 mm | |
| Promień gięcia | static min. 37.3 mm , dynamic min. 74.7 mm | |
| Materiał | PUR | |
| Kolor | czarny | |
| Liczba rdzeni | 5 | |
| Core cross section | 0.8 mm2 | |
| Długość | 352 mm ± 5 mm | |
| Masa | 180 g | |
| Ustawienia fabryczne | ||
| Częstotliwość próbkowania | 50 Hz | |
| ID węzła | 16 | |
| Szybkość transmisji | 250 kBit / s | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274501 |
| ECLASS 12.0 | 27280890 |
| ECLASS 11.0 | 27280890 |
| ECLASS 10.0.1 | 27280890 |
| ECLASS 9.0 | 27280890 |
| ECLASS 8.0 | 27280890 |
| ECLASS 5.1 | 27270990 |
| ETIM 9.0 | EC004807 |
| ETIM 8.0 | EC000138 |
| ETIM 7.0 | EC000138 |
| ETIM 6.0 | EC000138 |
| ETIM 5.0 | EC000138 |
| UNSPSC 12.1 | 39121528 |
