PGV40RS-F213-B16-1.5M - 70122726-100009
Głowica odczytująca pozycje systemu PGV firmy Pepperl + Fuchs, zakres do 10 000 m, max. prędkość 8 m/s, dokładność +/- 0,2 mm, pozycjonowanie bezkontaktowe przy pomocy Data Matrix, CANOpen, przewód 1,5 m, max. odległość od znacznika 100 mm, czerwone
Zapytaj o produkt:
PGV40RS-F213-B16-1.5M - 70122726-100009 7 571,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

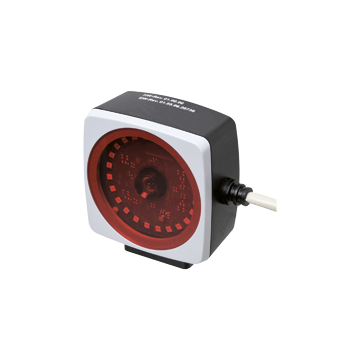

Najważniejsze parametry Optical reading head PGV40RS-F213-B16-1.5M
- Wytrzymały mechanicznie: brak części zużywających się, długa żywotność, bezobsługowy
- Interfejs CANopen
- Pozycjonowanie bezdotykowe na taśmie kodowej Data Matrix
- Pozycjonowanie bezkontaktowe za pomocą tagów Data Matrix
- Odczytywanie kodów kontrolnych Data Matrix
- Widoczne czerwone światło
- Naprawiono kabel
- Terminating resistor, switchable
- Sygnatura czasowa przechwycenia obrazu
- Synchronization option
| Opis produktu |
|---|
| Głowica odczytowa do systemu pozycjonowania światła padającego |
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejazdu | ≤ 8 m / s | |
| Skala | max. 10000 m | |
| Rodzaj światła | Zintegrowane oświetlenie LED (czerwone) | |
| Częstotliwość skanowania | 100 s -1 | |
| Czas oczekiwania | 20 ms | |
| Czytaj odległość | 40 mm | |
| Głębia ostrości | + 25 mm - 15 mm | |
| Pole do czytania | 70 mm x 45 mm | |
| Rozdzielczość | 0.2 mm | |
| Limit światła otoczenia | 100000 Lux | |
| Dokładność | ± 0,4 mm | |
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Rodzaj | CMOS , Global shutter | |
| Procesor | ||
| Częstotliwość pulsowania zegara | 600 MHz | |
| Szybkość obliczeń | 4800 MIPS | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF | 72 a | |
| MTTF d | 144 a | |
| MTBF | 72 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | 2 diody LED | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 15 ... 30 V DC, PELV | |
| Prąd zasilania bez obciążenia | max. 200 mA | |
| Pobór mocy | 3 W. | |
| Interfejs | ||
| Typ interfejsu | CANopen, przełączany rezystor końcowy | |
| Kod wyjściowy danych | kod binarny | |
| Szybkość transmisji | max. 1 MBit / s | |
| Zakończenie | Przełączany rezystor końcowy | |
| Wytrzymałość dielektryczna | ± 16 V | |
| Wyjście | ||
| Typ wyjścia | 2 switch outputs, programmable , Push/pull , PNP , NPN | |
| Napięcie przełączania | Napięcie robocze | |
| Prąd przełączania | 100 mA | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2: 2005 + AC: 2005 | |
| Odporność na wstrząsy | EN 60068-2-27: 2009 | |
| Odporność na wibrację | EN 60068-2-6: 2008 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| UKCA conformity | UKCA | |
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 60 ° C (32 ... 140 ° F), -20 ... 60 ° C (-4 ... 140 ° F) (bez kondensacji; zapobiegać oblodzeniu soczewki!) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Otwórz koniec kabla | |
| Szerokość obudowy | 70 mm | |
| Wysokość obudowy | 70 mm | |
| Głębokość obudowy | 35 mm | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | PC / ABS | |
| Kabel | PCV | |
| Kabel | ||
| Średnica płaszcza | 5.8 mm | |
| Odciążenie | 60 N. | |
| Długość | 1,4 m | |
| Masa | około 200 g | |
| Ustawienia fabryczne | ||
| X resolution (protocol) | 0,1 mm | |
| Y resolution (protocol) | 0,1 mm | |
| Rozdzielczość kąta | 0.1 ° | |
| Szybkość transmisji | 500 kBit / s | |
| Rezystor końcowy | On | |
| Read head address | 8 | |
| Function input/output 2 | Sync out , Push/pull | |
| Function input/output 3 | not connected | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270918 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC004672 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 43211711 |
