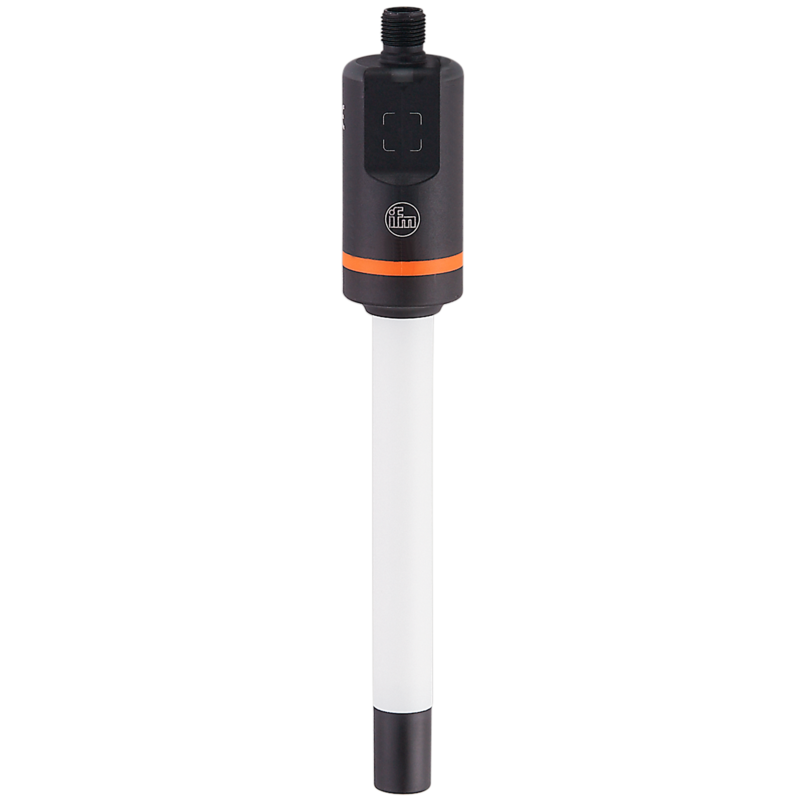

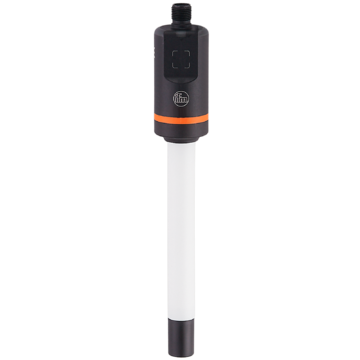

LI2132 - LI0273--K-00KQPKG/US/WHG
Czujnik do punktowego wykrywania poziomu, PNP/NPN, zakres aktywny 28mm, IO-Link, długość sondy 273mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego punktowego monitoringu poziomu w zbiornikach i pojemnikach
- Wykrywanie poziomu minimalnego, przecieku lub przepełnienia zbiorników
- Łatwa regulacja do stanu pustego / pełnego jednym przyciskiem
- Odpowiednie do wody, olejów i chłodziw
- Z aprobatą wg rozdziału 19. niemieckiej ustawy o gospodarce wodnej (WHG)
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Ustawienia fabryczne | oleje; media bazujące na olejach | |
| Długość sondy L [mm] | 273 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze | |
| Stała dielektryczna medium | > 1,8 | |
| Zalecane medium | woda; roztwory wodne; oleje; media bazujące na olejach | |
| Nie stosować do | Proszę sprawdzić w instrukcji obslugi, rozdział „Zastosowanie zgodne z przeznaczeniem”. | |
| Temperatura medium [°C] | -25...85; (Aplikacje zgodne z WHG 0...85°C) | |
| Wytrzymałość na ciśnienie [bar] | 0,5 | |
| Odporność na podciśnienie [mbar] | -500 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...35 DC; (IO-Link: 18...30 DC) | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 1 | |
| Zasada pomiaru | pojemnościowy | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | Sygnał wyjściowy OUT-OP: normalnie zamknięte nicht parametrierbar; Sygnał wyjściowy OUT2: normalnie otwarte / zamknięte parametryzowalna | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Ustawienia fabryczne | oleje; media bazujące na olejach | |
| Długość sondy L [mm] | 273 | |
| Zakres aktywny A [mm] | 28 | |
| Zakres pomiaru / nastaw - Pomiar temperatury | ||
| Zakres pomiarowy [°C] | -25...85 | |
| Dokładność / odchylenie - Pomiar temperatury | ||
| Dokładność [K] | 1,5 | |
| Rozdzielczość [K] | 0,1 | |
| Dynamiczna odpowiedź T09 [s] | 240 | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 0,3 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Unterstützte Masterportklasse | A | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | |
| SIO tryb | tak | |
| Ilość danych analogowych | 5 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 4,5 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 0x000634 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...85 | |
| Temperatura składowania [°C] | -25...85 | |
| Ochrona | IP 68; IP 69K; (7 dzień / 3 m wody / 0,3 bar: IP 68) | |
| Testy / dopuszczenia | ||
| Dopuszczenie | WHG; Ogólna aprobata władz budowlanych; zapobieganie przepełnieniu; wykrywanie nieszczelności | |
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | w zamkniętym zbiorniku metalowym | |
| DIN EN 61000-6-4 | w zbiornikach plastykowych lub otwartych metalowych | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 12 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 433 | |
| Dane mechaniczne | ||
| Waga [g] | 363,6 | |
| Materiał | PP wzmocnienie włóknem | |
| Materiały części w kontakcie z medium | PP | |
| Średnica sondy [mm] | 16 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Stan wyjścia | LED, kolor żółty | |
| Elementy wykonawcze | ||
| indukcyjny przycisk programujący | ||
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
