E61436

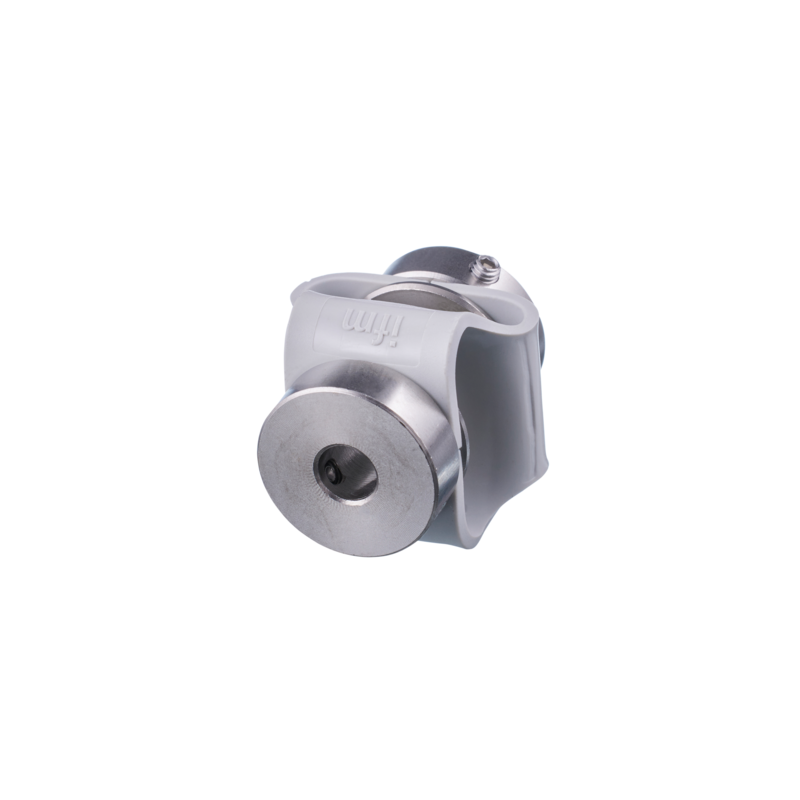

Sprzęgło z podwójną pętlą, długość (mm) 29, średenica 1: 6, średnica 2: 10
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
| Warunki pracy | ||
|---|---|---|
| Temperatura otoczenia [°C] | -30...80 | |
| Dane mechaniczne | ||
| Waga [g] | 31,1 | |
| Materiał | adapter wału: stal nierdzewna (1.4305 / 303); połączenie z podwójną pętlą: PU | |
| Moment dokręcający [Nm] | moment dokręcający: 100 Ncm | |
| Średnica zewnętrzna D [mm] | 29 | |
| Średnica wewnętrzna 1 [mm] | 6 | |
| Średnica wewnętrzna 2 [mm] | 10 | |
| Głębokość piasty zaciskowej [mm] | 9 | |
| Nakrętka mocująca [mm] | M3 x 4 - ISO 4029 A2 (4x) | |
| Długość [mm] | 29 | |
| Maks. liczba obrotów [U/min] | 3000 | |
| Max. odchylenie wału od osi [mm] | ± 2 | |
| Maks. promieniowe odchylenie wału od osi [mm] | ± 2 | |
| Maks. przesunięcie kątowe [°] | ± 10 | |
| Twardość sprężyny skrętnej [Nm/rad] | 13 | |
| Uwagi | ||
| Uwagi | Dane odnoszą się do zastosowania w temperaturze otoczenia 23 °C. Wartości promieniowego, kątowego i osiowego przesunięcia są maksymalnymi wartościami które nie mogą równocześnie osiągać maksymalnych wartości podczas działania. |
|
| Sztuk w opakowaniu | 1 szt. | |
