E60063

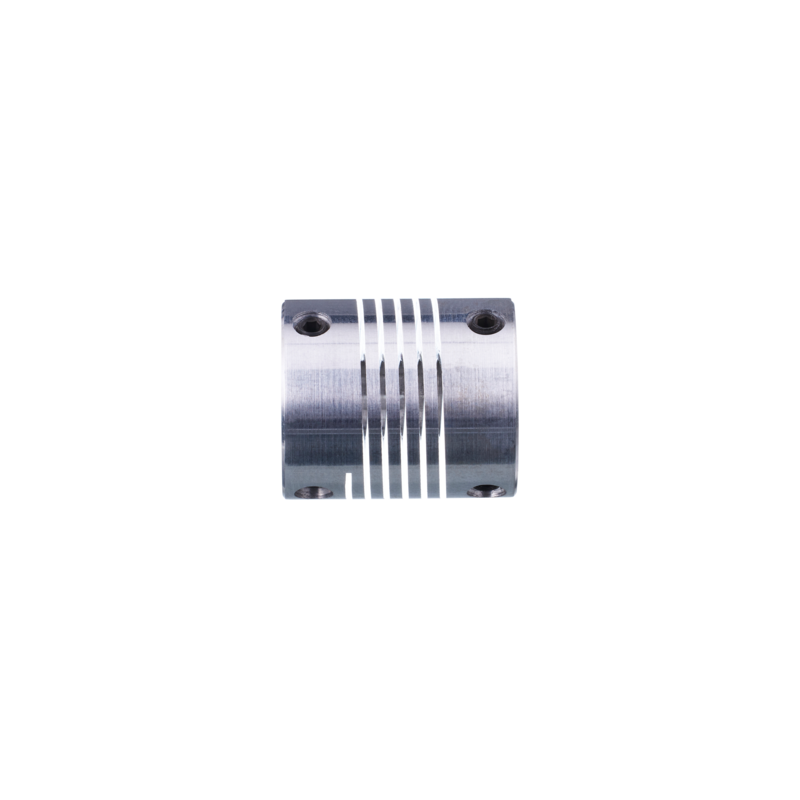

Elastyczne sprzęgło dla enkoderów, długość (mm) 22, średenica 1: 6, średnica 2: 6
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezluzowe przenoszenie ruchów obrotowych
- Skuteczne tłumienie drgań
- Doskonałe wyrównywanie błędów osiowania
- Niska sztywność sprężyny skrętowej
- Niewielkie siły przywracające
| Dane mechaniczne | ||
|---|---|---|
| Waga [g] | 32,2 | |
| Wymiary [mm] | Ø 19 / L = 22 | |
| Materiał | aluminium | |
| Moment dokręcający [Nm] | moment dokręcający: 80 Ncm | |
| Średnica zewnętrzna D [mm] | 19 | |
| Średnica wewnętrzna 1 [mm] | 6 | |
| Średnica wewnętrzna 2 [mm] | 6 | |
| Głębokość piasty zaciskowej [mm] | 6 | |
| Nakrętka mocująca [mm] | M3 x 4 - ISO 4029 (4x) | |
| Długość [mm] | 22 | |
| Maks. liczba obrotów [U/min] | 8000 | |
| Max. odchylenie wału od osi [mm] | ± 0,4 | |
| Maks. promieniowe odchylenie wału od osi [mm] | ± 0,25 | |
| Maks. przesunięcie kątowe [°] | ± 3,5 | |
| Uwagi | ||
| Uwagi | Dane odnoszą się do zastosowania w temperaturze otoczenia 23 °C. Wartości promieniowego, kątowego i osiowego przesunięcia są maksymalnymi wartościami które nie mogą równocześnie osiągać maksymalnych wartości podczas działania. |
|
| Sztuk w opakowaniu | 1 szt. | |
