PS317A

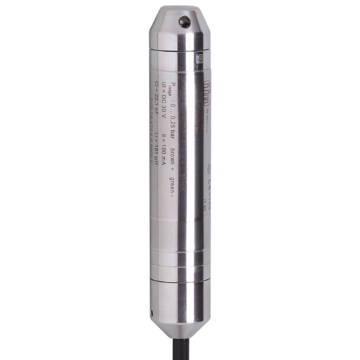

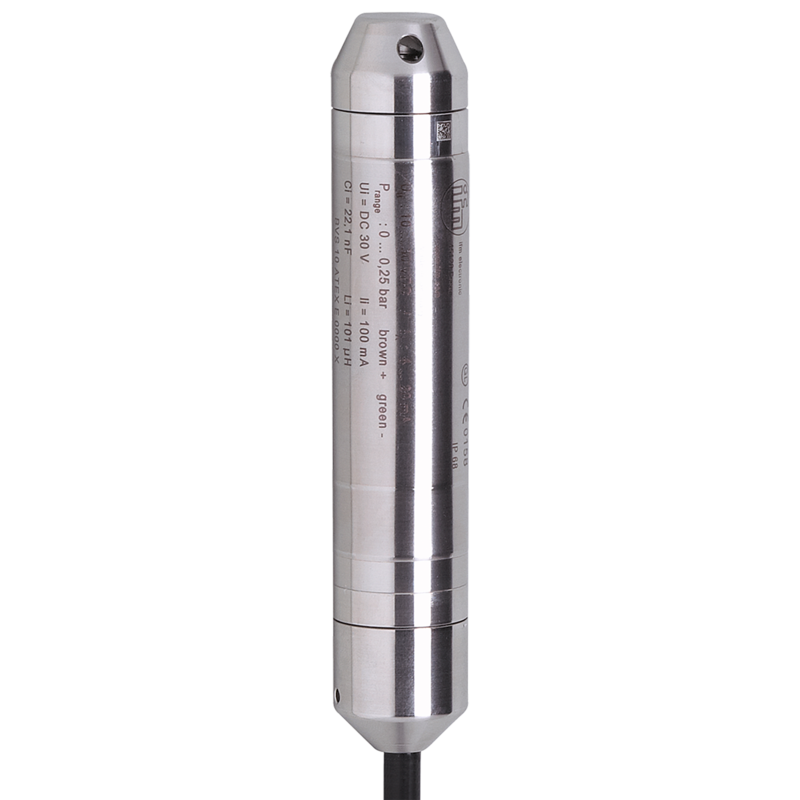

Sonda hydrostatyczna firmy IFM, zakres 0...1 bar, 4...20 mA, przewód FEP 15 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do pomiaru poziomu w strefach zagrożonych wybuchem
- Przewód zapewniający wodoszczelność wzdłużną
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na wnikanie ciał stałych
- Wysoka dokładność ogólna i długoterminowa stabilność
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | Ciecze | |
| Temperatura medium [°C] | -10...60; (T6: -10...60 °C; T5: -10...80 °C; T4: -10...85 °C; 1 D, 1/2 D, 2 D (750 mW): -10...40 °C; (650 mW): -10...70 °C; (550 mW): -10...85 °C) | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Wzmacniacz przełączający | Podłączenie do iskrobezpiecznych izolatorów zasilających (Ex ia) | |
| Napięcie zasilania [V] | 10...30 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | hydrostatyczna | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 700; (Ub = 24 V; (Ub - 10 V) / 20 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < 0,25 (BFSL) / 0,5; (łącznie z błędami nieliniowości, zera i zakresu; BFSL = najlepiej dopasowana linia prosta (Best Fit Straight Line)) | |
| Odchylenie liniowości [% zakresu] | < 0,2 (BFSL) | |
| Stabilność długotrwała [% zakresu] | < 0,2; (na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,2; (0...50 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,2; (0...50 °C) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...60 | |
| Uwaga dot. temperatury otoczenia | T6: -10...60 °C T5: -10...80 °C T4: -10...85 °C 1 D, 1/2 D, 2 D (750 mW): -10...40 °C 1 D, 1/2 D, 2 D (650 mW): -10...70 °C 1 D, 1/2 D, 2 D (550 mW): -10...85 °C |
|
| Temperatura składowania [°C] | -10...60 | |
| Ochrona | IP 68 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | BVS 10 ATEX E 132 X; IECEx BVS 10.0085 X | |
| Oznaczenie ATEX | I M1 Ex ia I Ma | |
| II 1 G Ex ia IIA T4/T5/T6 Ga | ||
| II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb | ||
| II 2 G Ex ia IIC T4/T5/T6 Gb | ||
| II 1D Ex ia IIIC T120°C Da | ||
| MTTF [lata] | 969 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 1431,8 | |
| Materiał | stal nierdzewna (1.4571/316Ti ) | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 15 m, FEP, Ø 7,5 mm | |
