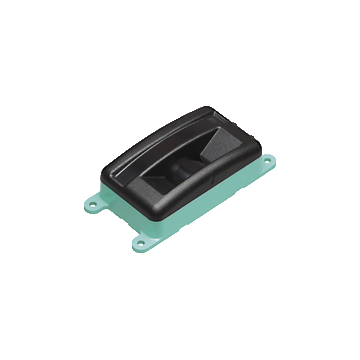

OMD8000-R2100-Y317114 - 317114
Skaner liniowy 2D firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry 2-D LiDAR Sensor OMD8000-R2100-Y317114
- Pomiar odległości do obiektu
- Pomiar dwuwymiarowy bez części ruchomych
- Pomiar za pomocą bezpiecznej dla oka technologii LED
- Kąt skanowania 88 °
- Interfejs CANopen
- Metoda pomiaru PRT (technologia impulsowania)
| Opis produktu |
|---|
| Wieloramienny skaner LED do pomiaru odległości do obiektu, metoda pomiaru: PRT, zasięg pomiaru: do 8 m na białym, 2x wtyczki M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0,2 ... 2 m (mc 6%) 0,2 ... 8 m (wh 90%) Max. 25 m min. szerokość impulsu echa 2500 mm od 0,2 m ... 1 m |
|
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 850 nm | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Częstotliwość skanowania | 50 s -1 (1 skan = 11 pomiarów) | |
| Kąt skanowania | 88° | |
| Średnica plamki świetlnej | 550 mm at 4 m (orthogonal) | |
| Limit światła otoczenia | > 80000 Lux | |
| Rozdzielczość | 1 mm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 123 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik przepływu danych | Czerwona dioda LED: CAN Error Zielona dioda LED: CAN Run |
|
| Wskaźnik funkcji | LED żółty | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% w ramach tolerancji podaży | |
| Prąd zasilania bez obciążenia | ≤ 120 mA / 24 V DC | |
| Klasa ochrony | III | |
| Opóźnienie czasowe przed dostępnością | < 3 s | |
| Interfejs | ||
| Typ interfejsu | MOGĄ | |
| Protokół | CANopen, 250 kbit/s | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Dokładność pomiaru | ||
| Hałas mierzonej wartości | 20 mm (1 sigma, 4 m on white, orthogonal) | |
| Rozdzielczość kąta | 8 ° | |
| Absolutna dokładność | +/- 50 mm (prostokątny) | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 °C (-22 ... 140 °F) UL: -10 ... 50 °C (14 ... 122 °F) |
|
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Wilgotność względna | 95%, bez kondensacji wilgoci | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 81 mm | |
| Wysokość obudowy | 45 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12x1 standardowe (zasilanie; kolor czarny) 5-stykowe złącze M12x1 standardowe (RS 232; kolor szary; ekranowany) |
|
| Materiał | ||
| Obudowa | plastikowy | |
| Twarz optyczna | Lexan (PC) | |
| Masa | około 250 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
