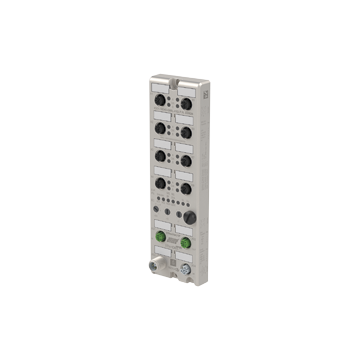

ICE1-16DIO-G60L-V1D - 308626
Moduł Ethernet IO z 16 wejściami / wyjściami cyfrowymi firmy Pepperl + Fuchs, 16 wejść / wyjść PNP, M12 kodowanie D, multiprotokół EtherNET IO ( EtherNet/IP, PROFINET IO, EtherCAT ), metalowa obudowa, IP67/ IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Fieldbus module ICE1-16DIO-G60L-V1D
- Kompatybilny z wieloma protokołami
- Złącze zasilania M12
- Solidna metalowa obudowa
- Konfiguracja internetowa
- Można skonfigurować 16 cyfrowych wejść / wyjść
| Opis produktu |
|---|
| Moduł Ethernet IO z 16 konfigurowalnymi cyfrowymi wejściami / wyjściami |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Przełącznik obrotowy | Ustawianie protokołu Feldbus | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 ... 30 V. | |
| Napięcie nominalne | 24 V DC | |
| Zużycie prądu | 120 mA | |
| Prąd ładowania | Max. 2 x 16 A na moduł (prąd przelotowy przez zasilacz z kodowaniem L) Prąd całkowity: max. 9 A na moduł |
|
| Interfejs 1 | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | M12, kodowanie D. | |
| Protokół | PROFINET IO with media redundancy protocol (MRP) EtherNet/IP with Device Level Ring (DLR) EtherCAT® |
|
| Szybkość transmisji | 10/100 Mbps | |
| Wejścia/Wyjścia | ||
| Numer / typ | 16 cyfrowych wejść / wyjść, konfigurowalne Wejścia: 2-, 3-, 4-przewodowy PNP, DC, zasilanie z U S Wyjścia: 2-przewodowy PNP, DC, zasilanie z U L Brak izolacji galwanicznej między U S i U L zabezpieczone przed zwarciem |
|
| Zasilanie czujnika | max. 500 mA Per port (X1 - X8) via US | |
| Znamionowy prąd wyjściowy | max. 2 A per channel / 4 A Per port (X1 - X8) via UL | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2: 2005, EN 61000-6-4: 2007 + A1: 2011 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura zimnego startu | -40 °C (-40 °F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Odporność na wibrację | 15 g przy 5 - 500 Hz | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | ROCZNIE | |
| Stopień ochrony | IP65 / IP67 / IP69K | |
| Podłączenie | Zasilacz M12, kodowanie L Fieldbus M12, kodowanie D Wejścia M12, kodowanie A |
|
| Materiał | ||
| Łączność | CuSn, pozłacany, CuNi, pozłacany | |
| Obudowa | Cynkowy odlew ciśnieniowy | |
| Pieczęć | FKM | |
| Masa | 500 g | |
| Moment dokręcania, śruby mocujące | 1 Nm | |
| Moment dokręcający, dławik kablowy | 0.6 Nm | |
| Rodzaj konstrukcji | Obudowa polowa | |
| Moment dokręcania śrub mocujących | 0.5 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
