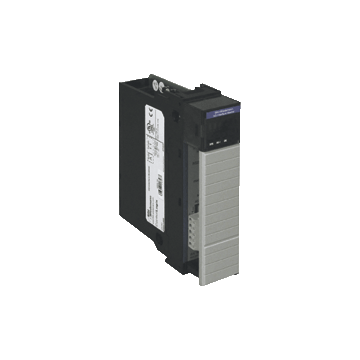

VBM-CLX-DM - 124961
Skaner AS-Interface dla sterownika ControlLogix
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface master VBM-CLX-DM
- Brama zgodna ze specyfikacją AS-Interface 3.0
- 2 sieci AS-Interface
- Uruchomienie, lokalnie na bramie lub za pomocą oprogramowania AS-i Control Tools
- Łączy się bezpośrednio z płytą montażową ControlLogix
- Wymienialne na gorąco
- Może być zamontowany w lokalnym stojaku lub w zdalnym stojaku EtherNet / IP lub ControlNet
| Opis produktu |
|---|
| Skaner AS-Interface dla ControlLogix PLC |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Funkcjonalność PLC | Żaden | |
| Opis | Skaner AS-Interface dla ControlLogix PLC | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 115 a przy 30 °C | |
| Wskaźniki / środki operacyjne | ||
| Wyświetlacz | Wyświetlacz LC | |
| LED SYS | Zielona dioda LED: włączone | |
| LED OK | Zielona dioda LED: Sieć AS-i działa normalnie; Zielona dioda LED miga: Tryb konfiguracji; Czerwona dioda LED miga: Błąd urządzenia peryferyjnego; Czerwona dioda LED: Błąd konfiguracji; |
|
| LED AS-i ACTIVE | Zielona dioda LED: AS-Interface działa normalnie | |
| LED PWR | Zielona dioda LED: włączone | |
| TRYB LED PRJ | aktywny tryb projektu; LED żółty | |
| LED AS-i | Zielona dioda LED: sieć AS-I działa normalnie; Zielona dioda LED miga: Tryb konfiguracji; Czerwona dioda LED miga: Błąd urządzenia peryferyjnego; Czerwona dioda LED: Błąd konfiguracji |
|
| Przełącznik SET | Wybór i ustawienie adresu podrzędnego | |
| Przycisk MODE | Wybór trybu operacja PRJ / zapisz konfigurację / kursor | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | z płyty montażowej | |
| Znamionowy prąd roboczy | 70 mA z sieci 1 70 mA z sieci 2 390 mA z 5,1 V DC, 2 mA z płyty montażowej 24 V DC |
|
| Interfejs | ||
| Protokół | ControlLogix, płyta montażowa | |
| Interfejs 2 | ||
| Typ interfejsu | RS 232, szeregowy | |
| Podłączenie | ||
| Interfejs AS | zaciski dwurzędowe, wyjmowane | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61000-6-2: 2005, EN 61000-6-4: 2001, EN 50295: 1999 | |
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na wstrząsy | EN 61131-2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Masa | 375 g | |
| Rodzaj konstrukcji | Montaż na płycie montażowej sterownika ControlLogix PLC | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121535 |
