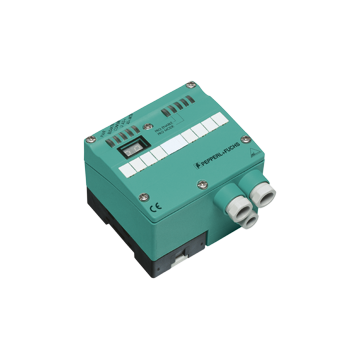

VBG-CCL-G4F - 122887
Bramka AS-i firmy Pepperl + Fuchs, interfejs CC Link, 1 master AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface gateway VBG-CCL-G4F
- Brama zgodna ze specyfikacją AS-Interface 2.1 dla maksymalnie 62 urządzeń
- Połączenie AS-Interface za pomocą płaskiego kabla i standardowej dolnej części EMS (w zestawie)
- Stopień ochrony IP65
- Zasilanie napięciem z interfejsu AS
- Funkcjonalność PLC
- Diagnostyka błędów za pomocą diod LED i wyświetlacza LC
| Opis produktu |
|---|
| CC Link Gateway IP65 |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V2.11 | |
| Funkcjonalność PLC | zintegrowany | |
| Funkcja diagnostyczna | zintegrowany | |
| Wskaźniki / środki operacyjne | ||
| Wyświetlacz | Wyświetlacz LED, 2 cyfry, do adresowania i komunikatów o błędach | |
| LED SD | CC Link wysyła dane; LED zielony | |
| LED RD | CC Link odbiera dane; LED zielony | |
| LED AS-i ACTIVE | Działanie interfejsu AS normalne; LED zielony | |
| LED CONFIG ERR | Błąd konfiguracji; Czerwona dioda LED | |
| LED PWR | napięcie włączone; LED zielony | |
| LED L RUN | Łącze CC w działaniu; LED zielony | |
| LED L ERR | Błąd łącza CC; Czerwona dioda LED | |
| LED PRG WŁĄCZONY | autom. programowanie; LED zielony | |
| TRYB PRG LED | aktywny tryb projekcji; LED żółty | |
| LED U AS-i | Napięcie interfejsu AS; LED zielony | |
| Przełącznik SET | Wybór i ustawienie adresu podrzędnego | |
| Przycisk MODE | Wybór trybu / zapisz konfigurację | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | z interfejsu AS | |
| Znamionowy prąd roboczy | ≤ 200 mA z interfejsu AS | |
| Interfejs | ||
| Typ interfejsu | zdalne urządzenie, 3 zajęte stacje | |
| Protokół | zgodny z specyfikacją CC-Link | |
| Szybkość transmisji | 156 kBit / s do 10 MBit / s | |
| Podłączenie | ||
| Interfejs AS | technologia przebijania kabli | |
| CC Link | Dławik kablowy M16 x 1,5 i zacisk sprężynowy klatki | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | PA 6 GF30 | |
| Masa | 355 g | |
| Rodzaj konstrukcji | Obudowa z tworzywa sztucznego z dławikiem kablowym | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121535 |
