VBA-1E3A-M18-ZE/E2-V1 - 180048

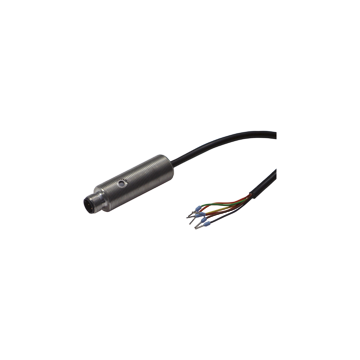

Moduł AS-Interface z tuleją głowicy ze stali nierdzewnej M18 firmy Pepperl+Fuch, 1 wejście dla 2-przewodowych czujników, 3 wyjścia PNP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-1E3A-M18-ZE/E2-V1
- Jednostka podrzędna A / B z rozszerzoną możliwością adresowania do 62 jednostek podrzędnych
- Wejście dla czujnika 2-przewodowego
- Wyświetlacz funkcji dla magistrali
- Do montażu śrubowego w prawie wszystkich gwintach metrycznych i PG
- Nieograniczone adresowanie!
- Zasilanie wejść i wyjść z zewnętrznego napięcia pomocniczego
- Łącznie z adapterem M25 na M18 x 1 do podłączenia do MOVIMOT
| Opis produktu |
|---|
| Moduł interfejsu AS w tulejce ze stali nierdzewnej M18 1 wejście / 3 wyjścia |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Wymagana specyfikacja główna | ? V2.0 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | błąd komunikacji / adres to 0; Czerwona dioda LED | |
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | 24 V DC ± 15 % PELV , nie zabezpieczone przed zwarciem | |
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 30 mA | |
| Wejście | ||
| Numer / typ | 1 wejście na czujnik 2-przewodowy | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Punkt przełączania | WYŁ. ≤ 0,8 mA WŁ. ? 5 mA |
|
| Wyjście | ||
| Numer / typ | 3 wyjścia elektroniczne, PNP | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Prąd | 20 mA na wyjście | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | zgodny z EN 50081-2 / EN 50082-2 | |
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-9.A.E | |
| Kod IO | 9 | |
| Kod identyfikacyjny ID | A | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | input wyjście | |
| D0 | - OUT1 | |
| D1 | - OUT2 | |
| D2 | - OUT3 | |
| D3 | IN1 - | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Odporność na wstrząsy i uderzenia | ≤ 15 g przy T ≤ 11 ms, 10 ... 55 Hz, amplituda 0,5 mm | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 zgodny z EN 60529 Klasa ochronności dotyczy tylko montażu modułu w obudowie przyłączeniowej dla części modułu znajdujących się poza obudową przyłączeniową (zewnętrzne połączenie M12, wewnętrzne połączenie kablowe). Kanał obudowy musi być uszczelnione odpowiednim klejem. |
|
| Podłączenie | Interfejs AS-I i napięcie pomocnicze: okrągłe złącze M12x1 napięcie pomocnicze, wejścia i wyjścia: kabel przyłączeniowy 20 cm |
|
| Masa | 110 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
