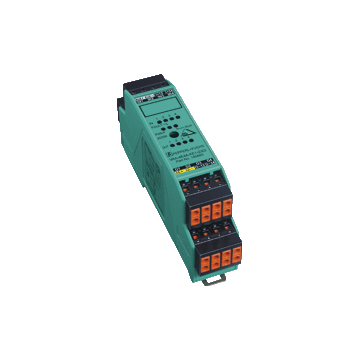

VAA-4E4A-KE1-Z/E2 - 186880
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2-przewodowych PNP lub styków mechanicznych, 4 wyjścia PNP, obudowa na szynę DIN
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VAA-4E4A-KE1-Z/E2
- Obudowa ze zdejmowanymi zaciskami
- Monitorowanie komunikacji
- Wejścia dla czujników 2-przewodowych i styków mechanicznych
- Adresowanie gniazda
- Zasilanie wejść i wyjść z zewnętrznego napięcia pomocniczego
- Wyświetlacz funkcji dla magistrali, wew. napięcie pomocnicze, wejścia i wyjścia
| Opis produktu |
|---|
| KE1 switch cabinet module, 4 inputs and 4 outputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.0 | |
| Profil | S-7.0 | |
| IO code | 7 | |
| ID code | 0 | |
| ID1 code | F | |
| ID2 code | E | |
| Numer pliku UL | E87056 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji lub adres to 0 czerwona migająca: przeciążenie wyjść |
|
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | Stan przełączania (wyjście); 4 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 40 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 2-przewodowych (PNP), DC lub dla styków mechanicznych | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 2 mA | |
| 1 (osłabiony) | ? 4 mA | |
| Opóźnienie sygnału | < 2 ms (wejście / interfejs AS) | |
| Częstotliwość sygnału | ≤ 250 Hz | |
| Wyjście | ||
| Numer / typ | 4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | ? (U AUX - 0,5 V) | |
| Prąd | 0,5 A na wyjście, 2 A na moduł | |
| Kategoria użytkowania | DC-13 | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | IEC 62026-2: 2015, EN 61326-1: 2006 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2:2015 | |
| Emitowane zakłócenia | EN 55011:2009 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61326-1: 2006 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowana sprężyna podwójny zaciski pojemność znamionowa połączenia: sztywna / elastyczna (z tulejkami kablowymi i bez): 0,25 mm 2 ... 1,5 mm 2 zalecane narzędzia do 1,5 mm 2 : PxC CRIMPFOX ZA3 lub Weidmüller PZ 6 roto |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 80 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
