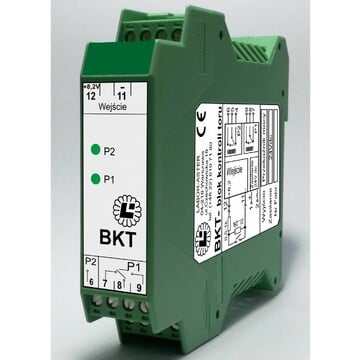

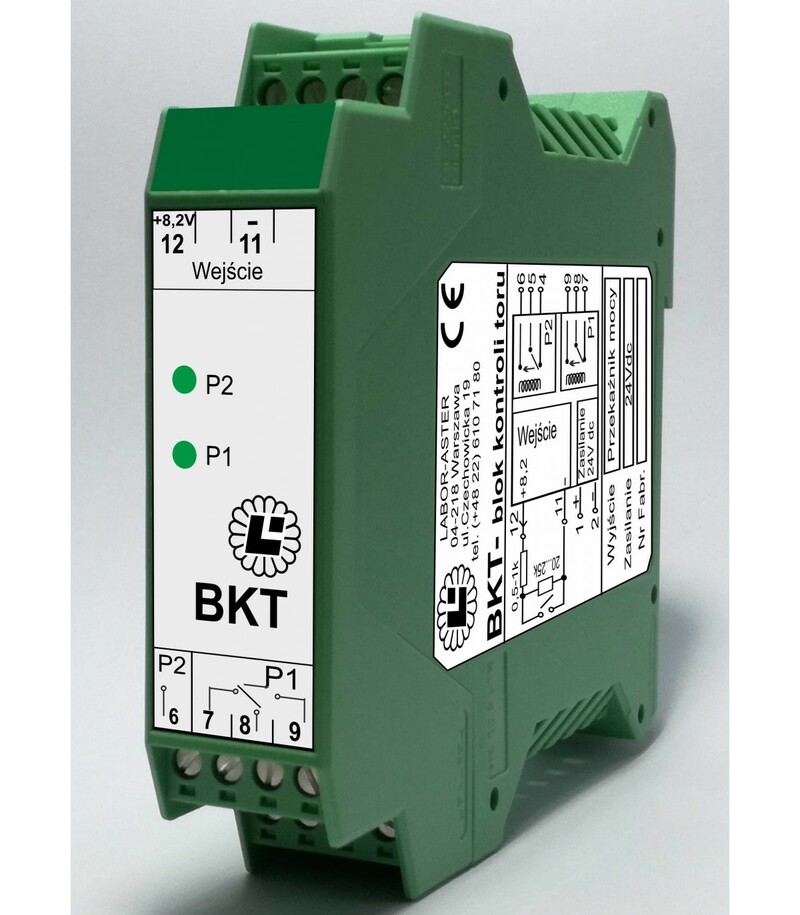

BKT-PM
Separator binarny do kontroli toru typ BKT firmy Labor-Aster, 1 tor, zasilanie zewnętrzne 24 VDC, wejście = standard (styk zwarty/rozwarty), wyjście = przekaźnik 2A, szerokość zabudowy 22,5 mm, wyjście zasilające 8,2V dla styku
Zapytaj o produkt:
Parametry produktu
Opisy produktu
BLOK KONTROLI TORU typ BKT
Informacja o położeniu styku (zwarty lub rozwarty)
Kontrola stanu linii podłączeniowej (zwarcie/rozwarcie)
Pełna separacja galwaniczna obwodów
PRZEZNACZENIE:
Blok kontroli toru BKT służy do przekazania informacji o położeniu styku S (styk zwarty lub zwarty) oraz o stanie linii podłączeniowej (linia sprawna, zwarcie lub rozwarcie linii) na stronę odseparowaną galwanicznie. Informacja ta jest zobrazowana stanem styków dwóch przekaźników wyjściowych P1 i P2.
PODSTAWOWE DANE TECHNICZNE:
Rezystancja podłączana na obiekcie równolegle do styku: 20...25k Ω ±10% zapewnia wykrycie przerwy w linii podłączeniowej
Rezystancja podłączona na obiekcie szeregowo: 0,5...1kΩ ±10% zapewnia wykrycie zwarcia w linii podłączeniowej
Rezystancja linii podłączeniowej: max 200 Ω
Napięcie pomiarowe przykładane do styku: max 9,8V
Sygnalizacja stanu linii: przekaźnik mocy 2A/250Vac, 2 Hz
Separacja galwaniczna: 2kV, 50Hz między wszystkimi obwodami
Zasilanie: 22...28Vdc, 60mA
Obudowa IP20: 22,5 x 99 x 114,5mm
Sposób mocowania: na szynę TS35
