V31S-GM-GN2M-PUR-E2S-V45 - 70152148

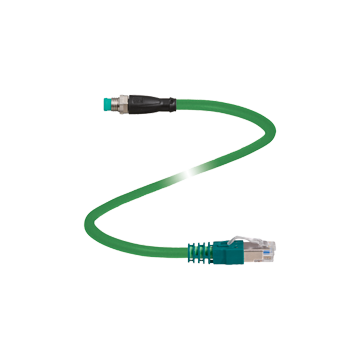

Przewód do magistarli Ethernet firmy Pepperl+Fuchs, obustronnie zakończony wtyczką, wtyczka męska prosta M8-4pin kodowanie A na wtyczkę RJ45, długość 2 m, PUR zielony, Cat5 / Cat5e, IP68
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Connection cable, Ethernet V31S-GM-GN2M-PUR-E2S-V45
- Wytrzymały kabel PUR
- Suitable for drag chains and abrasion resistant
- Kabel CAT5 / CAT5e
- Stopień ochrony IP68
- Free of paint wetting interfering substances
- Wolne od halogenu
- Specific design protects against loosening and inaccurate installation
| Opis produktu |
|---|
| Ethernet bus cable M8 plug straight A-coded to RJ45 Ethernet-coded, 4-pin, PUR cable green, Cat5e, shielded, drag chain suitable |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M8 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | RJ45 | |
| Styl | czołowo | |
| Zamykający | snap locking | |
| Liczba pinów | 8 | |
| Kodowanie | EtherNet / IP | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 30 V AC / DC | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | connector M8 x 1 : IEC 61076-2-104 connector RJ45 : IEC 60603-7 |
|
| Component category | CAT5 (IEC 11801) , CAT5e (IEC 61156-6) | |
| Łatwopalność | IEC 60332-1-2 / UL 1581 FT1 | |
| Bezhalogenowy | IEC 60754-1 | |
| Odporność chemiczna | DIN EN 60811-2-1 | |
| Odporność na drobnoustroje | DIN EN 50525-2-21 / DIN VDE 0282-10 | |
| Oil resistance | DIN EN 60811-2-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze 1 | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0,4 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 9 mm | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP68 | |
| Złącze 2 | ||
| Ochrona przed poluzowaniem | dostępny | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to connector | |
| Stopień ochrony | IP20 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 12 x cable diameter, moving, > 6 x cable diameter, fixed | |
| Sheath stripping force | max. 50 N / 100 mm | |
| Kolor płaszcza | zielony (podobny do RAL 6018) | |
| Liczba rdzeni | 4 | |
| Core cross section | 0.15 mm2 / 26 AWG | |
| Kolor rdzenia | Core 1-1: white/orange, Core 4-2: orange, Core 2-3: white/green, Core 3-6: green | |
| Konstrukcja rdzenia | 19 x 0.1 mm Ř, twisted quad | |
| Tarcza | aluminum-lined polyester foil Tinned copper braiding, 85 % coverage |
|
| Długość | 2 m | |
| Kod kabla | Li 9Y 11YM 4 x 0,15 | |
| Stosowanie do łańcuchów kablowych | ||
| Prędkość ruchu | max. 3 m/s | |
| Przyśpieszenie | max. 2 m / s 2 | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | gold plated (Au) | |
| Łatwopalność | V-2 | |
| Złącze 2 | ||
| Body | PA, zielony | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Łatwopalność | FT1 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 270603 |
| ECLASS 12.0 | 27060307 |
| ECLASS 11.0 | 27060307 |
| ECLASS 10.0.1 | 27060307 |
| ECLASS 9.0 | 27060390 |
| ECLASS 8.0 | 27060390 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
