V31-GM-BK5M-PVC-U-PREH5-PNP - 282888

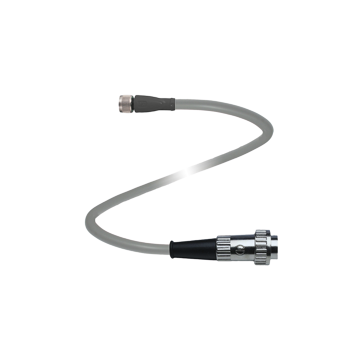

Przewód z wtyczką prostą żeńską M8-4pin firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Female connector V31-GM-BK5M-PVC-U-PREH5-PNP
- Komponent uznany przez UL
- Kabel surowy z aprobatą CURus
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Pozłacane styki
| Opis produktu |
|---|
| Wtyk żeński M8, 4-stykowy, kabel PVC |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | czołowo | |
| Gwintowanie 1 | M8 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | czołowo | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 30 V DC | |
| Napięcie testowe | > 1500 V eff AC | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-104: 2008 | |
| Łatwopalność | Uchwyt: UL 94 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cURus AWM 2095 AWM I / II A / B 80 ° C 300V FT1 (przewód) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | kabel, stały: -25 ... 80 ° C (-13 ... 176 ° F) kabel, elastyczny: -5 ... 80 ° C (23 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Łączność | CuSn / Au | |
| Powierzchnia styku | Au | |
| Body | TPU, czarny | |
| Kabel | PCV | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Nasłonecznienie rdzenia | PCV | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 15 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Długość | 5 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
