V3-GM-41-YE0,45M-PVC-U-V3-GM - 242771

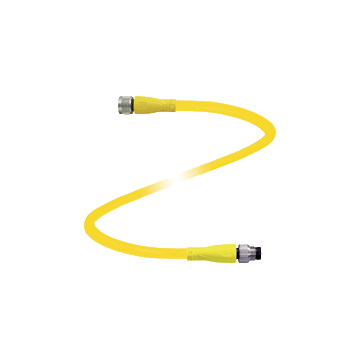

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M8-3pin na wtyczkę prostą męską M8-3pin, długość 0,45 m, PVC żółty, IP67, 4 oraz 1 pin krosowane
Zapytaj o produkt:
V3-GM-41-YE0,45M-PVC-U-V3-GM - 242771 167,40 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V3-GM-41-YE0,45M-PVC-U-V3-GM
- Komponent uznany przez UL
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane i obrabiane styki
- Kabel ognioodporny
- Specjalne skrzyżowane okablowanie styku 1 i styku 4
| Opis produktu | ||
|---|---|---|
| Kabel połączeniowy, M8 do M8, 3-stykowy, kabel PVC | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 3 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M8 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M8 | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 3 A | |
| Rezystancja objętościowa | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Specyfikacja | złącze M8 x 1: IEC 61076-2-104 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cURus AWM 2095 AWM I / II A / B 80 ° C 300V FT1 (przewód) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część stała: -25 ... 80 °C (-13 ... 176 °F) kabel, część ruchoma: -5 ... 80 °C (23 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, żółty | |
| Kabel | PCV | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PCV | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 15 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | żółty | |
| Rdzenie | 3 x 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Długość | 0,45 m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
