V3-GM-0,2M-PVC-ABG0-Y315486 - 315486

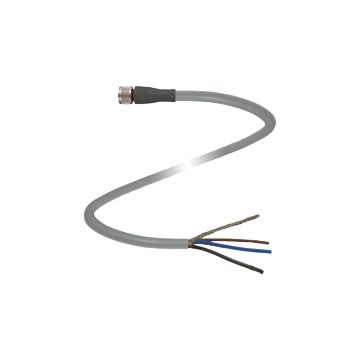

Przewód z wtyczką prostą żeńską M8-3pin firmy Pepperl+Fuchs, długość 0,2 m, PVC szary, IP67, ekranowany
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry gniazda kablowego, ekranowanego V3-GM-0,2M-PVC-ABG0-Y315486
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane styki
| Opis produktu | ||
|---|---|---|
| Żeńska złączka do przewodów z pojedynczym zakończeniem, M8, 3-stykowy, ekranowany kabel PVC | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 3 + ekran | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M8 | |
| Podłączenie 2 | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 3 A | |
| Rezystancja styków | < 10 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Łatwopalność | Uchwyt: UL 94 | |
| Specyfikacja | złącze M8 x 1: IEC 61076-2-104 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część stała: -30 ... 80 °C (-22 ... 176 °F) kabel, część ruchoma: -15 ... 80 °C (5 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PCV | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, 5 x średnica przewodu, pojedyncze zgięcie | |
| Kolor | szary | |
| Liczba rdzeni | 3 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Osłona | siatka pokrywająca 85% | |
| Długość | 0.2 m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
