V1SD-W-2M-PUR-ABG - 282345

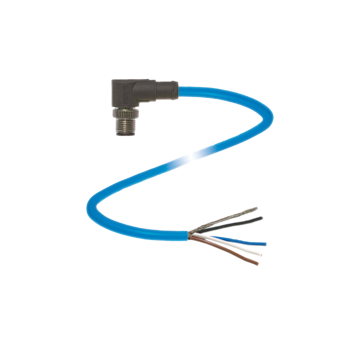

Przewód Ethernet z wtyczką kątową męską M12-4pin firmy Pepperl+Fuchs, długość 2 m, PUR błękitny, IP67 / IP68 / IP69K, przewód ekranowany, Ethernet, CAT5/CAT5e
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Cable connector, Ethernet V1SD-W-2M-PUR-ABG
- Wytrzymały kabel PUR
- Ethernet przemysłowy
- Kodowanie D dla Ethernetu
- Kabel CAT5 / CAT5e
- Free of paint wetting interfering substances
- Wolne od halogenu
- Screw connection suitable for tool assembly
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| Ethernet bus cable male cordset single-ended M12 angled D-coded, 4-pin, PUR cable blue, Cat5e, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie D. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 1 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Component category | CAT5 (IEC 11801) , CAT5e (IEC 61156-6) | |
| Łatwopalność | IEC 60332-1-2 / UL 2556 | |
| Bezhalogenowy | IEC 60754-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -25 ... 90 ° C (-13 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0,4 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP65 / IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6.4 mm | |
| Promień gięcia | > 8 x średnica przewodu, ruchomy, > 4 x średnica przewodu, stały | |
| Kolor płaszcza | błękitny (RAL 5021) | |
| Liczba rdzeni | 4 | |
| Core cross section | 0,14 mm 2 | |
| Kolor rdzenia | Core 1: white/orange, Core 2: white/green, Core 3: orange, Core 4: green | |
| Konstrukcja rdzenia | 7 x 0.16 mm Ř, twisted pairs | |
| Tarcza | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi, pokrycie 70% |
|
| Długość | 2 m | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-2 | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PE | |
| Łatwopalność | VW-1 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 270603 |
| ECLASS 12.0 | 27060307 |
| ECLASS 11.0 | 27060307 |
| ECLASS 10.0.1 | 27060307 |
| ECLASS 9.0 | 27060390 |
| ECLASS 8.0 | 27060390 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
