V1SD-G-GN1M-PUR-E1S-V45-G - 70169160

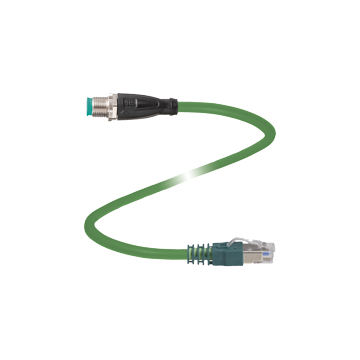

Przewód do magistarli Ethernet firmy Pepperl+Fuchs, obustronnie zakończony wtyczką, wtyczka męska prosta M12-4pin kodowanie D na wtyczkę RJ45, długość 15 m, PUR zielony, Cat5 / Cat5e, IP68/IP69K, zgodny z PROFINET
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Connection cable, Ethernet V1SD-G-GN1M-PUR-E1S-V45-G
- Wytrzymały kabel PUR
- Suitable for drag chains and abrasion resistant
- Kodowanie D dla Ethernetu
- Zgodny z PROFINET
- Kabel CAT5 / CAT5e
- Degree of protection IP68 / IP69
- Free of paint wetting interfering substances
- Wolne od halogenu
- Specific design protects against loosening and inaccurate installation
| Opis produktu |
|---|
| Ethernet bus cable M12 plug straight D-coded to RJ45 Ethernet-coded, 4-pin, PUR cable green, Cat5e, shielded, drag chain suitable |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie D. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | RJ45 | |
| Styl | czołowo | |
| Zamykający | snap locking | |
| Liczba pinów | 8 | |
| Kodowanie | EtherNet/IP / PROFINET | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | connector M12 x 1 : IEC 61076-2-101 connector RJ45 : IEC 60603-7 |
|
| Component category | CAT5 (IEC 11801) , CAT5e (IEC 61156-6) | |
| Łatwopalność | IEC 60332-1-2 / UL 2556 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze 1 | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Kabel zginany | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP68 / IP69 | |
| Złącze 2 | ||
| Ochrona przed poluzowaniem | dostępny | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to connector | |
| Stopień ochrony | IP20 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 8 x średnica przewodu, stały | |
| Sheath stripping force | max. 60 N / 100 mm | |
| Kolor płaszcza | zielony (podobny do RAL 6018) | |
| Liczba rdzeni | 4 | |
| Core cross section | 0,34 mm 2 / 22 AWG | |
| Kolor rdzenia | Core 1-1: yellow, Core 2-3: white, Core 3-2: orange, Core 4-6: blue | |
| Konstrukcja rdzenia | 7 x 0.254 mm Ř, twisted quad | |
| Tarcza | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi |
|
| Długość | 1 m | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | max. 1000000 | |
| Prędkość ruchu | max. 3 m/s | |
| Odległość obrotu | max. 5 m | |
| Przyśpieszenie | max. 2 m / s 2 | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-2 | |
| Złącze 2 | ||
| Body | PA, zielony | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 270603 |
| ECLASS 12.0 | 27060307 |
| ECLASS 11.0 | 27060307 |
| ECLASS 10.0.1 | 27060307 |
| ECLASS 9.0 | 27060390 |
| ECLASS 8.0 | 27060390 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
