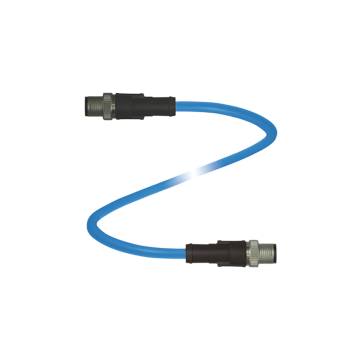

V1SD-G-1M-PUR-ABG-V1SD-G - 302274
Przewód Ethernet obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka męska prosta M12-4pin na wtyczkę prostą męską M12-4pin, długość 1 m, PUR błękitny, IP67 / IP68 / IP69K, przewód ekranowany, Ethernet, CAT5/CAT5e
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V1SD-G-1M-PUR-ABG-V1SD-G
- Kodowanie D dla Ethernetu
- Kabel CAT5 / CAT5e
- Wytrzymały kabel PUR
- Nie zawiera halogenu
- Całkowicie bez silikonu
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Osłona przymocowana do nakrętki łączącej
| Opis produktu | ||
|---|---|---|
| Kabel Ethernet, M12 do M12, 4-pinowy kabel PUR, CAT5e | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 + ekran | |
| Podłączenie 1 | Złącze męskie | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Kodowanie 1 | Kodowanie D. | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Kodowanie 2 | Kodowanie D. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Rezystancja objętościowa | 150 mΩ / m | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Standardy | CAT5 (IEC 11801:2002) , CAT5e (TIA 568B:2001) | |
| Łatwopalność | IEC 60332-1-2 | |
| Bezhalogenowy | IEC 60754-1 | |
| Odporność chemiczna | DIN EN 60811-2-1 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -25 ... 90 °C (-13 ... 194 °F) kabel, część stała: -40 ... 80 °C (-40 ... 176 °F) kabel, część ruchoma: -20 ... 80 °C (-4 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Podłączenie | 2 x złącze M12 x 1, 4 piny, kodowanie D. | |
| Materiał | ||
| Kontakty | mosiądz | |
| Powierzchnia styku | Ni / Au | |
| Korpus | TPU, czarny / PA | |
| Kabel | PUR | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy, niklowany | |
| Izolacja żyły | PE | |
| Kabel | 2 pary z 2 drutami, każdy z 2 wypełniaczami dla rdzenia | |
| Średnica płaszcza | 6.7 mm | |
| Promień gięcia | > 8 x średnica przewodu, ruchomy, > 4 x średnica przewodu, stały | |
| Kolor | błękitny (RAL 5021) | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,14 mm 2 | |
| Kolor rdzenia | Rdzeń 1: biało / pomarańczowy, Rdzeń 2: pomarańczowy, Rdzeń 3: biało / zielony, Rdzeń 4: zielony | |
| Budowa przewodnika | 7 x 0,15 mm Ř | |
| Osłona | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi, pokrycie 70% |
|
| Długość | 1 m | |
