V1S-G-0,15M-PUR-ABG-SUBD - 218823

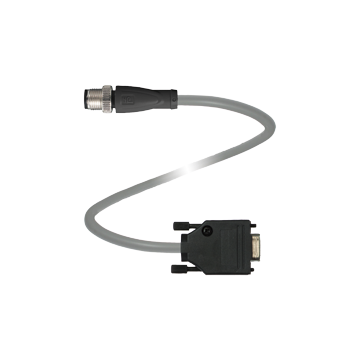

Przedłurzacz firmy Pepperl+Fuchs, wtyczka prosta męska M12-4pin na złacze SUBD9, długość 0,15 m, PUR szary
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Adapter cable V1S-G-0,15M-PUR-ABG-SUBD
- Wolne od halogenu
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| Adapter cable M12 plug straight A-coded 4-pin to Sub-D-plug straight 9-pin, PUR cable grey, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | Sub-D | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 9 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 36 V DC | |
| Prąd pracy | max. 1,5 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | connector M12 x 1 : IEC 61076-2-101 Connector Sub-D : IEC 807-2 |
|
| Bezhalogenowy | DIN VDE 0472-815 DIN EN 50267-2-1 |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze 1 | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Złącze 2 | -55 ... 105 °C (-67 ... 221 °F) | |
| Kabel, naprawiony | -50 ... 105 °C (-58 ... 221 °F) | |
| Kabel zginany | -30 ... 105 ° C (-22 ... 221 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Złącze 2 | ||
| Ochrona przed poluzowaniem | screws UNC 4-40 | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to connector | |
| Stopień ochrony | IP20 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Sheath stripping force | max. 100 N / 300 mm | |
| Kolor płaszcza | szary (podobny do RAL 7001) | |
| Liczba rdzeni | 4 | |
| Core cross section | 0,34 mm 2 | |
| Kolor rdzenia | Core 1: not used, Core 2-2: white, Core 3-5: blue, Core 4-3: black | |
| Tarcza | cynowany oplot miedziany, pokrycie 85% | |
| Długość | 0,15 m | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-2 | |
| Złącze 2 | ||
| Body | Zinc diecast, nickel-plated | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Odporność chemiczna | good | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
