V15SB-G-2M-PUR-ABG - 219106

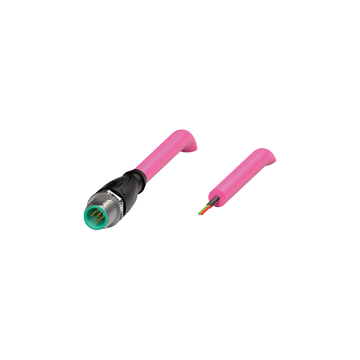

Przewód PROFIBUS z wtyczką prostą męską M12-5pin firmy Pepperl+Fuchs, długość 2 m, PUR , ekranowany, Profibus B-kod
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Cable connector, shielded V15SB-G-2M-PUR-ABG
- Transmisja danych do 12 MBaud
- Wolne od halogenu
- Shield connected to screw connection
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| PROFIBUS bus cable male cordset single-ended M12 straight B-coded 5-pin, PUR cable grey, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | B-coded | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | UL 1581; DIN EN 60332-1-2 | |
| Bezhalogenowy | DIN VDE 0472-815 IEC 60754-1 |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -25 ... 90 ° C (-13 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -30 ... 80 ° C (-22 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0,4 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP65 / IP67/ IP68 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 7.8 mm | |
| Promień gięcia | min. 40 mm , active min. 65 mm , fixed |
|
| Kolor płaszcza | violet (similar to RAL 4001) | |
| Liczba rdzeni | 2 | |
| Core cross section | 0,25 mm 2 | |
| Kolor rdzenia | Core 2: green, Core 4: red | |
| Konstrukcja rdzenia | 19 x 0,13 mm Ř | |
| Tarcza | cynowany oplot miedziany, pokrycie 85% | |
| Długość | 2 m | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Pieczęć | NBR | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Łatwopalność | FT1 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
