V15L-W-1,5M-PUR-U - 70158826
Przewód z wtyczką kątową żeńską M12-5pin firmy Pepperl+Fuchs, długość 1,5 m, PUR szary, IP67 / IP68 / IP69K, rozmieszczenie pinów L-kodowanie
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Female cordset V15L-W-1,5M-PUR-U
- Degree of protection IP65 / IP67 / IP69
- Free of paint wetting interfering substances
- Lista UL dla USA i Kanady
- Wolne od halogenu
- 600 V AC rated operational voltage
- Screw connection suitable for tool assembly

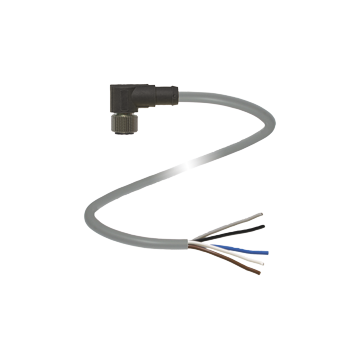

- Image is generic for this device type and may deviate from the specific variant
| Opis produktu |
|---|
| Female cordset single-ended M12 angled L-coded, 5-pin, PUR cable grey, UL approved |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie L. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 600 V AC | |
| Napięcie robocze | max. 48 V AC / 63 V DC | |
| Prąd pracy | max. 16 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-111 | |
| Łatwopalność | IEC 60332-1-2 | |
| Bezhalogenowy | DIN VDE 0472-815 | |
| Oil resistance | DIN EN 60811-404 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM STYLE 20939 80°C 600V VW-1 (cable) | |
| Numer pliku UL | E520151 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 125 °C (-40 ... 257 °F) note derating | |
| Kabel, naprawiony | -40 ... 90 °C (-40 ... 194 °F) UL -40 ... 80 °C (-40 ... 176 °F) | |
| Kabel zginany | -30 ... 90 °C (-22 ... 194 °F) UL -30 ... 80 °C (-22 ... 176 °F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP65/IP67/IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 8 mm | |
| Promień gięcia | > 7.5 x cable diameter, moving, > 4 x cable diameter, fixed | |
| Kolor płaszcza | grey (similar to RAL 7032) | |
| Liczba rdzeni | 5 | |
| Core cross section | 1,5 mm 2 | |
| Kolor rdzenia | Core 1: brown, Core 2: white, Core 3: blue, Core 4: black, Core 5: pink | |
| Długość | 1,5 m | |
| Kod kabla | Li 9Y 11Y 5 x 1,50 | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPE, black | |
| Pieczęć | FKM | |
| Powierzchnia styku | Cu/Au | |
| Łatwopalność | HB | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PP | |
| Oil resistance | tak | |
| Łatwopalność | VW-1 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
