V15-W-S-YE*M-PUR-A

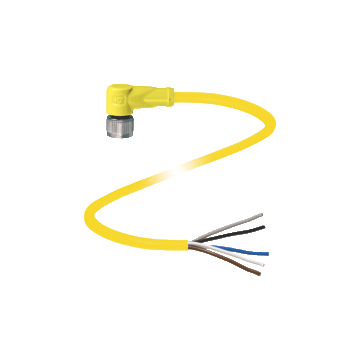

Przewód z wtyczką kątową żeńską M12-5pin firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry żeńskiej złączki V15-W-S-YE*M-PUR-A
- Poprawiona odporność na odpryski spawalnicze
- Nadaje się do ruchomych łańcuchów kablowych
- Nadaje się do zastosowań w robotyce / wymagających odporności na skręcanie
- Stopień ochrony IP67 / IP68 / IP69K
- Bez substancji zaburzających zwilżanie farby
- Odporny na drobnoustroje i hydrolizę
- Komponent uznany przez UL
- Nie zawiera halogenu
- Kabel ognioodporny
- Pozłacane styki
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Długość kabla zgodnie ze specyfikacją
| Opis produktu | ||
|---|---|---|
| Żeńska złączka do przewodów z pojedynczym zakończeniem, M12, 5 pinów, kabel PUR, odporny na odpryski spawalnicze | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 5 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | koniec kabla | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Łatwopalność | IEC 60332-1-2 | |
| Bezhalogenowy | IEC 60754-1 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM STYLE 20549 80 ° C 300 V AWM I A / B 80 ° C 300 V FT2 (kabel) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | kabel, część stała: -40 ... 80 ° C (-40 ... 176 ° F) kabel, elastyczny: -25 ... 80 ° C (-13 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Kod kabla | Li 9Y 11Y 5 x 0.34 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, żółty | |
| Kabel | PUR odporny na odpryski spawalnicze | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | Ř 4.7 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | żółty | |
| Liczba rdzeni | 5 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Kolor rdzenia | Rdzeń 1: brązowy, Rdzeń 2: biały, Rdzeń 3: niebieski, Rdzeń 4: czarny, Rdzeń 5: szary | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | zgodnie ze specyfikacją | |
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | min. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | 5 m poziomo | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 | |
| Naprężenie skrętne | ± 180 °/m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
| Kabel | FT2 | |
