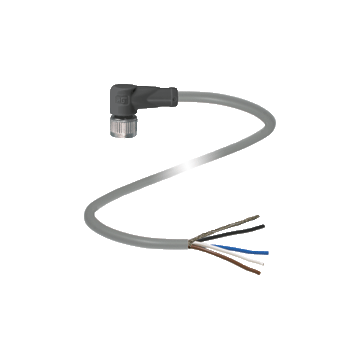

V15-W-5M-PUR-ABG5 - 199081
Przewód z wtyczką kątową żeńską M12-5pin firmy Pepperl+Fuchs, długość 5 m, PUR szary, IP67 / IP68 / IP69K, ekranowany na pinie numer 5
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry gniazda kablowego, ekranowanego V15-W-5M-PUR-ABG5
- Osłona przyłożona do styku 5
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Stopień ochrony IP67 / IP68 / IP69K
- Nie zawiera halogenu
| Opis produktu | ||
|---|---|---|
| Kabel żeński, M12, 4 piny, kabel PUR, ekran na pinie 5 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | Ekran 4 + 1 x | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Rezystancja styków | < 10 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101: 2008, Ograniczona do maksymalnie 500 VDC dla wytrzymałości izolacji i wytrzymałości na napięcie udarowe | |
| Łatwopalność | Uchwyt: UL 94 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część ruchoma: -25 ... 80 °C (-13 ... 176 °F) kabel, część stała: -25 ... 80 °C (-13 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, 5 x średnica przewodu, pojedyncze zgięcie | |
| Kolor | szary | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Osłona | siatka pokrywająca 85% | |
| Długość | 5 m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
