V15-G-BK1M-PUR-U/0,75-V15-W - 244379

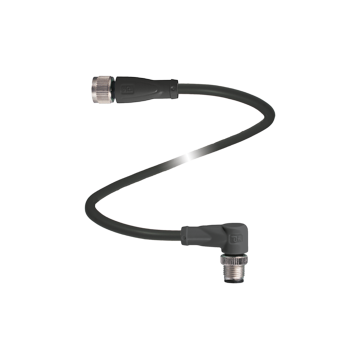

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M12-5pin na wtyczkę kątową męską M12-5pin, długość 1 m, PUR bez halogonowy czarny, najwyższa odporność na oleje, mikroby, hydrolize, promienie UV, IP67 / IP68 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V15-G-BK1M-PUR-U/0,75-V15-W
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Nadaje się do ruchomych łańcuchów kablowych
- Komponent uznany przez UL
- Stopień ochrony IP67 / IP68 / IP69K
- Pozłacane styki
| Opis produktu | ||
|---|---|---|
| Zestaw przewodów, M12, 5 pinów, kabel PUR | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 5 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Rezystancja objętościowa | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Łatwopalność | Uchwyt: UL 94 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cURus AWM 20549 AWM I / II A / B 80 ° C 300V FT2 (przewód) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część stała: -40 ... 80 °C (-40 ... 176 °F) kabel, część ruchoma: -20 ... 80 °C (-4 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 6 mm | |
| Promień gięcia | > 10 x średnica przewodu, appropriate for conveyor chains, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Liczba rdzeni | 5 | |
| Przekrój rdzenia | 0,75 mm 2 | |
| Budowa przewodnika | 42 x 0,15 mm Ř | |
| Długość | 1 m | |
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | min. 2000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | 5 m | |
| Przyśpieszenie | max. 5 m/s2 | |
| Naprężenie skrętne | ±180 °/m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
