V112-G-BK2M-PUR-ABG - 70138365

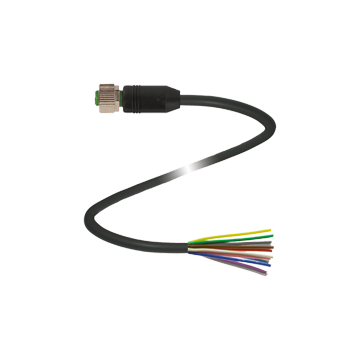

Przewód z wtyczką prostą żeńską M12-12pin firmy Pepperl+Fuchs, długość 2 m, PUR bez halogonowy czarny, najwyższa odporność na oleje, mikroby, hydrolize, promienie UV, IP67 / IP68 / IP69K, ekran
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Cable socket, shielded V112-G-BK2M-PUR-ABG
- Suitable for drag chains and abrasion resistant
- Stopień ochrony IP65 / IP67
- Odporny na drobnoustroje i hydrolizę
- Wolne od halogenu
- Odporność na wibracje z mechanicznym zatrzaskiem
- Nakrętka radełkowana odpowiednia do montażu narzędzia
| Opis produktu |
|---|
| Female cordset single-ended M12 straight A-coded, 12-pin, PUR cable black, shielded, drag chain suitable |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 12 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 30 V AC / DC | |
| Prąd pracy | max. 1,5 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | UL 1581; DIN EN 60332-2-2 | |
| Odporność na drobnoustroje | EN 50396 / DIN VDE 0282-10 | |
| Odporność na hydrolizę | EN 50396 / DIN VDE 0282-10 | |
| Oil resistance | DIN EN 60811-404 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 13 mm | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP65 / IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | 6,5 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Liczba rdzeni | 12 | |
| Core cross section | 0,14 mm 2 | |
| Kolor rdzenia | Core 1: brown, Core 2: blue, Core 3: white, Core 4: green, Core 5: pink, Core 6: yellow, Core 7: black, Core 8: grey Core 9: red Core 10: violet Core 11: grey/pink Core 12: red/blue |
|
| Konstrukcja rdzenia | 18 x 0,1 mm Ř | |
| Tarcza | tinned copper braiding, 80 % coverage | |
| Długość | 2 m | |
| Kod kabla | LSPYwC11Y | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | max. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | max. 2000000 | |
| Naprężenie skrętne | ± 30 °/m | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | PUR, black | |
| Pieczęć | FKM | |
| Powierzchnia styku | gold plated (Au) | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PP | |
| Odporność chemiczna | good | |
| Oil resistance | tak | |
| Odporność na drobnoustroje | tak | |
| Odporność na hydrolizę | tak | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
