V11-G-BK2M-PUR-R1-V3-GM - 295368

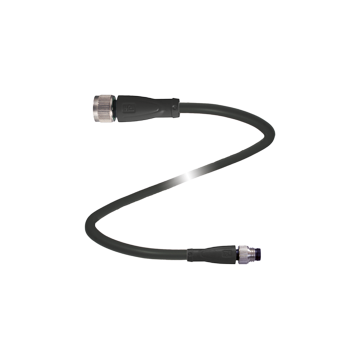

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M12-3pin na wtyczkę prostą męską M8-3pin, długość 2 m, PUR bez halogonowy czarny, najwyższa odporność na oleje, mikroby, hydrolize, promienie UV, IP67 / IP68 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V11-G-BK2M-PUR-R1-V3-GM
- Wysoce elastyczny - odpowiedni do robotyki
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane styki
- Nadaje się do ruchomych łańcuchów kablowych
- Kabel ognioodporny
- Nie zawiera halogenu
- Stopień ochrony IP67 / IP68 / IP69K
- Odporny na drobnoustroje i hydrolizę
| Opis produktu | ||
|---|---|---|
| Zestaw przewodów, M12 do M8, kabel PUR, 3-stykowy, robotyka | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 3 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M8 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 60 V AC / DC | |
| Napięcie testowe | > 1500 V eff AC | |
| Prąd pracy | max. 3 A | |
| Rezystancja objętościowa | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Uchwyt: UL 94 Okablowanie: zgodne z UL FT2 |
|
| Bezhalogenowy | DIN VDE 0472 Part 15 (tworzywo), DIN EN 50267-2-1 (flue gas) | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM STYLE 20549 80 ° C 300 V AWM I A / B 80 ° C 300 V FT2 (kabel) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 90 ° C (-40 ... 194 ° F) kabel, część stała: -40 ... 80 ° C (-40 ... 176 ° F) kabel, elastyczny: -25 ... 80 ° C (-13 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja rdzenia | PP | |
| Kabel | drut bardzo cienki, elastyczny | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny (podobny do RAL 7021) | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | 2 m | |
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | min. 10000000 | |
| Prędkość ruchu | max. 3 m/s | |
| Przyśpieszenie | max. 10 m / s 2 | |
| Naprężenie skrętne | ± 360 °/m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
