V11-G-BK1,5M-PUR-U-V11-G - 217476

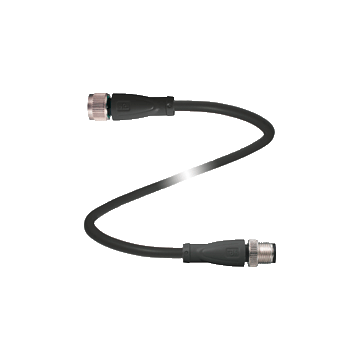

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M12-3pin na wtyczkę prostą męską M12-3pin, długość 1,5 m, PUR bez halogonowy czarny, najwyższa odporność na oleje, mikroby, hydrolize, promienie UV, IP67 / IP68 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Connection cable V11-G-BK1,5M-PUR-U-V11-G
- Suitable for drag chains and abrasion resistant
- Nadaje się do zastosowań robotycznych / odpornych na skręcanie
- Degree of protection IP68 / IP69
- Free of paint wetting interfering substances
- Odporny na drobnoustroje i hydrolizę
- Odporny na promieniowanie UV
- Lista UL dla USA i Kanady
- Wolne od halogenu
- Specific design protects against loosening and inaccurate installation
| Opis produktu |
|---|
| Cordset M12 socket straight to M12 plug straight A-coded, 3-pin, PUR cable black, UL approved, drag chain suitable, torsion resistant |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | UL 1581; DIN EN 60332-2-2 | |
| Bezhalogenowy | IEC 60754-1 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM TYP 20549 AWM I / II A / B 80 ° C 300 V FT2 (przewód) | |
| Numer pliku UL | E231213 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP68 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | 4,3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Sheath stripping force | max. 80 N / 300 mm | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,34 mm 2 | |
| Kolor rdzenia | Rdzeń 1: brązowy, Rdzeń 3: niebieski, Rdzeń 4: czarny | |
| Konstrukcja rdzenia | 42 x 0,1 mm Ř | |
| Długość | 1,5 m | |
| Kod kabla | Li 9Y 11Y 3 x 0.34 | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | max. 5 m | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 | |
| Naprężenie skrętne | ± 180 °/m | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Pieczęć | FKM | |
| Powierzchnia styku | gold plated (Au) | |
| Łatwopalność | V-2 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| UV resistance | tak | |
| Odporność chemiczna | good | |
| Oil resistance | tak | |
| Cooling lubricant resistance | tak | |
| Odporność na drobnoustroje | tak | |
| Odporność na hydrolizę | tak | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
