V11-G-BK0,15M-PUR-O1-DT3P-G - 297551
Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Adapter cable V11-G-BK0,15M-PUR-O1-DT3P-G
- Nadaje się do użytku na zewnątrz (odporny na promieniowanie UV i ozon)
- Suitable for drag chains and abrasion resistant
- Stopień ochrony IP67 / IP68 / IP69
- Odporny na drobnoustroje i hydrolizę
- Olejoodporny
- Odporny na słoną wodę
- zatwierdzenie CURus
- Wolne od halogenu
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|

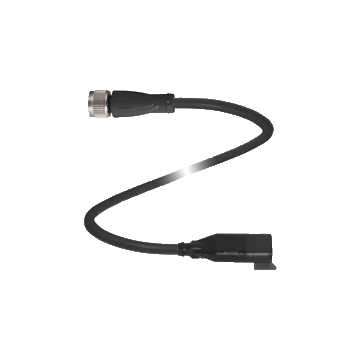

| Adapter cable M12 socket straight A-coded to Deutsch plug straight, 3-pin, PUR cable black, drag chain suitable, outdoor |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | Złącza Deutsch | |
| Styl | czołowo | |
| Zamykający | snap locking | |
| Liczba pinów | 3 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | UL 1581; DIN EN 60332-2-2 | |
| Bezhalogenowy | DIN VDE 0472-815 / DIN EN 50267-2-1 | |
| Oil resistance | DIN EN 60811-2-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze 1 | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Złącze 2 | -40 ... 125 ° C (-40 ... 257 ° F) | |
| Kabel, naprawiony | -50 ... 105 °C (-58 ... 221 °F) | |
| Kabel zginany | -30 ... 105 ° C (-22 ... 221 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Złącze 2 | ||
| Ochrona przed poluzowaniem | dostępny | |
| Stopień ochrony | IP68 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | 4,5 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 8 x średnica przewodu, stały | |
| Sheath stripping force | max. 50 N / 300 mm | |
| Kolor płaszcza | czarny (podobny do RAL 7021) | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,5 mm 2 | |
| Kolor rdzenia | Core 1-1: brown, Core 3-2: blue, Core 4-3: black | |
| Konstrukcja rdzenia | 28 x 0,15 mm Ř, 1 x symetrycznie skręcony | |
| Długość | 0,15 m | |
| Kod kabla | Li 9Y 11Y 3 x 0,50 | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 2000000 | |
| Prędkość ruchu | max. 3 m/s | |
| Odległość obrotu | max. 10 m | |
| Przyśpieszenie | max. 10 m / s 2 | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-2 | |
| Złącze 2 | ||
| Body | PA, czarny | |
| Powierzchnia styku | Ni | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Salt water resistance | tak | |
| UV resistance | tak | |
| Odporność chemiczna | good | |
| Oil resistance | tak | |
| Cooling lubricant resistance | tak | |
| Odporność na drobnoustroje | tak | |
| Odporność na hydrolizę | tak | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
