V1-W-BK3M-PUR-A-V1-G-A2 - 263910

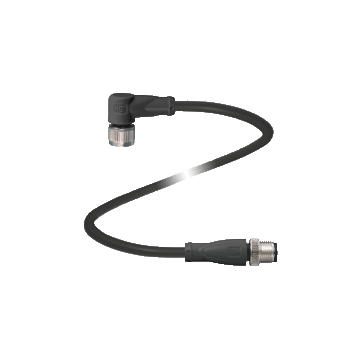

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka kątowa żeńska M12-4pin na wtyczkę prostą męską M12-4pin, długość 3 m, PUR bez halogonowy czarny, wysoka odporność, IP67 / IP68 / IP69K, LED x2 (sygnalizacja zasilania i zadziałania)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Connection cable V1-W-BK3M-PUR-A-V1-G-A2
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Poprawiona odporność na żużel spawalniczy
- Nadaje się do łańcuchów hamulcowych
- Nadaje się do zastosowań robotycznych / odpornych na skręcanie
- Kabel ognioodporny
- Wolne od halogenu
- Odporny na drobnoustroje i hydrolizę
- Bez substancji szkodliwych dla zwilżania farby
- Odporność na wibracje z mechanicznym zatrzaskiem
- Nakrętka radełkowana odpowiednia do montażu narzędzia
| Opis produktu |
|---|
| Podwójnie zakończony przewód, M12 do M12, LED, kabel PUR, 4-pinowy |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosty kąt | |
| Gwintowanie 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | czołowo | |
| Gwintowanie 2 | M12 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Wyświetlacz operacyjny | |
| LED żółty | Wyświetlacz funkcjonalny Styk NO | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V DC ± 15% | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Korpus: UL 94 Linia: UL 1581 Sekcja 1061; IEC 60332-1-2: 2004 |
|
| Bezhalogenowy | IEC 60754-1:1994 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, stały: -40 ... 80 °C (-40 ... 176 °F) kabel, ruchomu: -25 ... 80 °C (-13 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Łączność | CuSn / Au | |
| Powierzchnia styku | Au | |
| Body | TPU, przezroczysty / czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Nasłonecznienie rdzenia | PP | |
| Kabel | drut bardzo cienki, elastyczny | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | 3 m | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 5000000 (przy max. 60 °C) | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | 5 m poziomo | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 (przy max. 60 °C) | |
| Naprężenie skrętne | ± 180 °/m | |
| Łatwopalność | ||
| Skontaktuj się z operatorem | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
