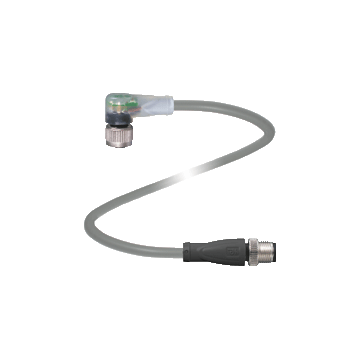

V1-W-A2-25M-PUR-V1-G - 240780-0014
Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka kątowa żeńska M12-4pin na wtyczkę prostą męską M12-4pin, długość 25 m, PUR szary, IP67 / IP68 / IP69K, zabudowane diody LED x2 (sygnalizacja zasilania i zadziałania)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V1-W-A2-25M-PUR-V1-G
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Stopień ochrony IP67 / IP68 / IP69K
- Nie zawiera halogenu
- Pozłacane styki
| Opis produktu | ||
|---|---|---|
| Kabel połączeniowy, M12 do M12 z diodą LED, kabel PUR, 4-pinowy | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Wyświetlacz operacyjny | |
| LED żółty | Wyświetlacz funkcjonalny Styk NO | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V DC ± 15% | |
| Prąd pracy | max. 4 A. | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Uchwyt: UL 94 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 90 ° C (-40 ... 194 ° F) kabel, część stała: -40 ... 80 ° C (-40 ... 176 ° F) kabel, elastyczny: -30 ... 80 ° C (-22 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, przezroczysty / czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja rdzenia | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy | |
| Kolor | szary | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Długość | 25 m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
