V1-GV4A-BK5M-PUR-U-PIP - 70103273

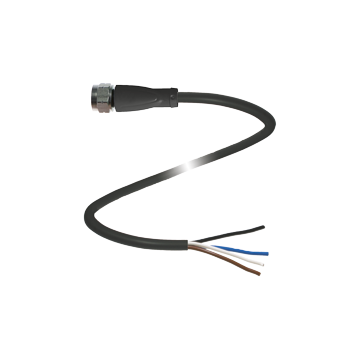

Przewód z wtyczką prostą żeńską M12-4pin firmy Pepperl+Fuchs, długość 5 m, PUR bez halogonowy czarny, IP67 / IP68 / IP69K, IP67 / IP68 / IP69K, IP67 / IP68 / IP69K, ekranowany, złącze ze stali nierdzewnej
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Female connector V1-GV4A-BK5M-PUR-U-PIP
- Komponent uznany przez UL
- Nadaje się do łańcuchów hamulcowych
- Pozłacane styki
- Nakrętka łącząca V4A
- Kabel ognioodporny
- Stopień ochrony IP67 / IP68 / IP69K
- Wolne od halogenu
| Opis produktu |
|---|
| Wtyk żeński M12, stal nierdzewna V4A, 4-stykowy, kabel PUR |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | czołowo | |
| Gwintowanie 1 | M12 | |
| Podłączenie 2 | koniec kabla | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Korpus: UL 94 Linia: UL 1581 Sekcja 1061; IEC 60332-1-2: 2004 |
|
| Bezhalogenowy | IEC 60754-1:1994 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cURus AWM 20549 AWM I / II A / B 80 ° C 300V FT2 (przewód) | |
| Maksymalne dopuszczalne napięcie robocze | max. 30 V. | |
| Maksymalna dopuszczalna temperatura otoczenia | max. 80 °C (max. 176 °F) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, ruchomu: -25 ... 80 °C (-13 ... 176 °F) kabel, stały: -40 ... 80 °C (-40 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Kod kabla | Li 9Y 11Y 4 x 0.34 | |
| Materiał | ||
| Łączność | CuSn / Au | |
| Powierzchnia styku | Au | |
| Body | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Stal nierdzewna 1.4435 / AISI 316L | |
| Izolacja żyły | PP | |
| Kabel | drut bardzo cienki, elastyczny | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | 5 m | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Naprężenie skrętne | ± 180 °/m | |
| Łatwopalność | ||
| Skontaktuj się z operatorem | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
| Uwaga | ||
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
