V1-GV4A-25M-PVC-ABG - 70121278

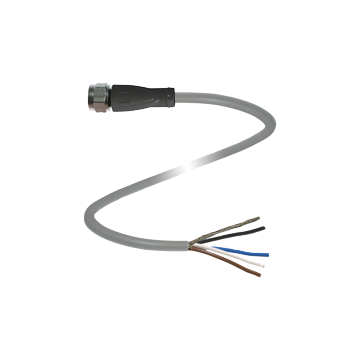

Przewód z wtyczką prostą żeńską M12-4pin firmy Pepperl+Fuchs, długość 25 m, PVC szary, IP67 / IP68 / IP69K, ekranowany, złącze ze stali nierdzewnej
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Cable socket, shielded V1-GV4A-25M-PVC-ABG
- Stopień ochrony IP67 / IP68 / IP69
- Screw connection stainless steel
- Shield connected to screw connection
- Screw connection suitable for tool assembly
| Opis produktu |
|---|
| Female cordset single-ended M12 straight stainless steel 1.4404, A-coded, 4-pin, PVC cable grey, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | IEC 60332-2-2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -30 ... 80 ° C (-22 ... 176 ° F) | |
| Kabel zginany | -15 ... 80 ° C (5 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Instalacja narzędzi | nakrętka sześciokątna SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Sheath stripping force | max. 25 N / 100 mm | |
| Kolor płaszcza | szary (podobny do RAL 7001) | |
| Liczba rdzeni | 4 | |
| Core cross section | 0,34 mm 2 | |
| Kolor rdzenia | Rdzeń 1: brązowy, Rdzeń 2: biały, Rdzeń 3: niebieski, Rdzeń 4: czarny | |
| Konstrukcja rdzenia | 19 x 0,15 mm Ř | |
| Tarcza | cynowany oplot miedziany, pokrycie 85% | |
| Długość | 25 m | |
| Kod kabla | Li 9Y YM 4 x 0,34 | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Stainless steel 1.4404 / AISI 316L | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-2 | |
| Kabel | ||
| Poszycie | PCV | |
| Izolacja żyły | PP | |
| Łatwopalność | ognioodporny | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
