V1-G-0,3M-PUR-ABG-V1-W-Y - 242211

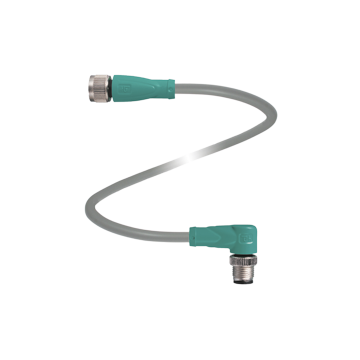

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M12-4pin na wtyczkę kątową męską M12-4pin, długość 0,2 m, PUR szary, IP67 / IP68 / IP69K, ekranowany
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Connection cable V1-G-0,3M-PUR-ABG-V1-W-Y
- Kołki 3 i 4 są zmostkowane
- Osłona przymocowana do nakrętki łączącej
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Odporność na wibracje z mechanicznym zatrzaskiem
- Pozłacane i obrabiane styki
- Stopień ochrony IP67 / IP68 / IP69K
- Wolne od halogenu
| Opis produktu |
|---|
| Kabel połączeniowy, M12 do M12, kabel PUR, 4-pinowy, zmostkowany, ekranowany |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 + ekran (piny 3 i 4 są zmostkowane) |
|
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | czołowo | |
| Gwintowanie 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosty kąt | |
| Gwintowanie 2 | M12 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 90 ° C (-40 ... 194 ° F) kabel, elastyczny: -25 ... 80 ° C (-13 ... 176 ° F) kabel, stały: -40 ... 80 ° C (-40 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Łączność | CuSn / Au | |
| Powierzchnia styku | Au | |
| Body | TPU, zielony | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Nasłonecznienie rdzenia | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, 5 x średnica przewodu, single bend | |
| Kolor | szary | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Budowa przewodnika | 19 x 0,15 mm Ř | |
| Tarcza | siatka pokrywająca 85% | |
| Długość | 0,3 m | |
| Łatwopalność | ||
| Skontaktuj się z operatorem | 94 HB | |
| Obudowa | 94 V-2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
