9424-01M-24P-FXS - 119098

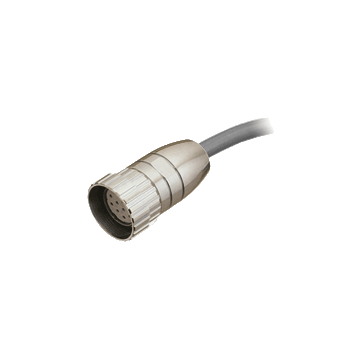

Przewód z wtyczką prostą żeńską M23-19pin firmy Pepperl+Fuchs, długość 1 m, PUR szary, IP67 / IP68, ekranowany
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Cable socket, shielded 9424-01M-24P-FXS
- Obudowa złącza ze śrubą blokującą
- Stopień ochrony IP68
| Opis produktu |
|---|
| Female cordset single-ended M23 straight A-coded, 19-pin, PVC cable twisted pairs grey, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M23 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 19 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Customization | stripped 94 mm , wire end ferrule | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 32 V DC | |
| Prąd pracy | max. 3 A | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Łatwopalność | IEC 60332-1-2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 125 ° C (-40 ... 257 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -5 ... 70 ° C (23 ... 158 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Cykle krycia | 50 | |
| Shielding | shield not connected to connector | |
| Stopień ochrony | IP68 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 8.9 mm | |
| Promień gięcia | > 15 x średnica przewodu, ruchomy, > 6 x średnica przewodu, stały | |
| Kolor płaszcza | grey (similar to RAL 7032) | |
| Liczba rdzeni | 19 | |
| Core cross section | 0,14 mm 2 | |
| Kolor rdzenia | Core 1: green, Core 2: yellow, Core 3: grey, Core 4: pink, Core 5: blue, Core 6: white, Core 7: red, Core 8: black Core 9: violet Core 10: grey/pink Core 11: red/blue Core 12: brown Core 13: white/green Core 14: brown/green Core 15: white/yellow Core 16: white/pink Core 17: pink/brown Core 18: white/blue Core 19: grey/brown |
|
| Konstrukcja rdzenia | 12 x 2 x 0,14 mm2 twisted pairs | |
| Tarcza | tinned copper braiding, 80 % coverage | |
| Długość | 1 m | |
| Kod kabla | LiYCY | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | mosiądz | |
| Pieczęć | FPM | |
| Powierzchnia styku | gold plated (Au) | |
| Kabel | ||
| Poszycie | PCV | |
| Izolacja żyły | PCV | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
