42306A-15M-05P-RVI50/78 - 70152430

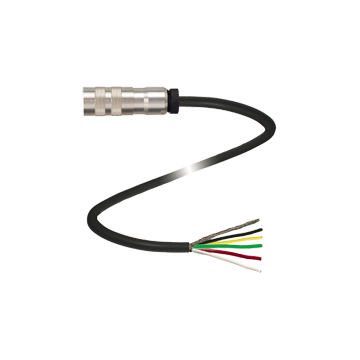

Przewód z wtyczką kątową żeńską M16-5pin firmy Pepperl+Fuchs, długość 15 m, PVC czarny, IP67
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Female cordset 42306A-15M-05P-RVI50/78
- Stopień ochrony IP67
- Shield connected to connector
Opis produktu |
---|
Female cordset single-ended M16 straight 6-pin, PVC cable 5-core, shielded |
Ogólne specyfikacje | ||
---|---|---|
Złącze 1 | ||
Połączenie | gniazdo elektryczne | |
Typ konstrukcji | M16 | |
Styl | czołowo | |
Zamykający | połączenie śrubowe | |
Liczba pinów | 6 | |
Złącze 2 | ||
Połączenie | koniec kabla | |
Specyfikacje elektryczne | ||
Napięcie robocze | 250 V. | |
Prąd pracy | 5 A. | |
Dostosowanie | ||
Stopień ochrony | EN 60529 | |
Warunki otoczenia | ||
Temperatura otoczenia | ||
Złącze wtykowe | -30 ... 95 °C (-22 ... 203 °F) | |
Kabel, naprawiony | -25 ... 80 ° C (-13 ... 176 ° F) | |
Kabel zginany | -5 ... 80 °C (23 ... 176 °F) | |
Stopień zanieczyszczenia | 1 | |
Specyfikacja mechaniczna | ||
Złącze wtykowe | ||
Moment dokręcający | 0.8 Nm | |
Instalacja narzędzi | cross-hatched knurling | |
Cykle krycia | min. 500 | |
Shielding | shield connected to connector | |
Stopień ochrony | IP67 | |
Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
Średnica płaszcza | 5.6 mm | |
Promień gięcia | ? 35 mm | |
Kolor płaszcza | czarny (podobny do RAL 9005) | |
Liczba rdzeni | 5 | |
Core cross section | 0,38 mm 2 | |
Kolor rdzenia | Core 1: green, Core 2: white, Core 3: yellow, Core 4: red, Core 5: black | |
Tarcza | tinned copper braiding, 80 % coverage | |
Długość | 15 m | |
Kod kabla | Li Y 5 x 0,38 | |
Materiał | ||
Złącze wtykowe | ||
Body | mosiądz niklowany | |
Powierzchnia styku | Ag | |
Kabel | ||
Poszycie | PCV | |
Izolacja żyły | PCV |
System | Classcode |
---|---|
ECLASS 13.0 | 27060311 |
ECLASS 12.0 | 27060311 |
ECLASS 11.0 | 27060311 |
ECLASS 10.0.1 | 27060311 |
ECLASS 9.0 | 27060311 |
ECLASS 8.0 | 27279218 |
ECLASS 5.1 | 27279201 |
ETIM 9.0 | EC001855 |
ETIM 8.0 | EC001855 |
ETIM 7.0 | EC001855 |
ETIM 6.0 | EC001855 |
ETIM 5.0 | EC002585 |
UNSPSC 12.1 | 31251501 |
