RG1

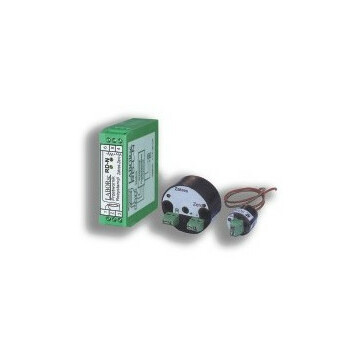

GŁOWICOWY DWUPRZEWODOWY PRZETWORNIK REZYSTANCJI TYP RG

Pomiar temperatury lub położenia potencjometru
Dwu lub trzyprzewodowe podłączenie czujnika
Kompensacja wpływu zmian parametrów linii na wynik pomiaru
Do montażu w głowicy typ B lub NA z podwyższoną pokrywą termometru

PRZEZNACZENIE:

Przetwornik RG służy do przetwarzania przyrostów rezystancji czujników na sygnał 4…20mA. Przetworniki mogą pełnić funkcję :

- liniowego przetwarzania przyrostów rezystancji: f=k*∆R
- liniowego przetwarzania zmian temperatury dla czujników Pt: f=k *∆T,
- przetwornika położenia potencjometru (rys.1).


Przetwornik RG - umożliwia podłączenie czujnika pomiarowego Rx jedynie linią dwuprzewodową. Przetwornik ma zakres pomiarowy ustawiony fabrycznie. Użytkownik ma możliwość regulacji nastaw ( w zakresie ±7%) potencjometrami dostępnymi na panelu czołowym przetwornika (Rys.2 patrz karta katalogowa)

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy zmiany rezystancji ∆R: 5...1000Ω
Sygnał wejściowy  Pt100, Ni100: ∆Tmin=20°C
Sygnał wejściowy Pt500: ∆Tmin=5°C
Sygnał wejściowy Pt1000: ∆Tmin=2,5°C
Sygnał wejściowy położenie potencjometru: ∆Rmin=5Ω
Sygnał wyjściowy: pętla prądowa 4...20mA zasilana z zewnątrz napięciem Uz
Napięcie zasilania wyjścia Uz:  9...36V
Maksymalny prąd wyjściowy: 25mA
Rezystancja obciążenia: max. 1350 Ω / Robc=(Uz-9V)/20mA
Prąd czujnika: 0,8 mA
Klasa: 0,2%
Nieliniowość:  dlaf=k*∆R = ±0,05%, dla f=k*∆T = ±0,1% (dla czujników Pt)
Możliwość linearyzacji: 0,1% dla czujników Pt
Dryft temperaturowy ∆R>10Ω: 0,015%/°C
Dryft temperaturowy ∆R≤10Ω: 0,025%/°C
Błąd od zmian napięcia Uz lub rezystancji obciążenia: 0,1%
Stała czasowa: 0,2s
Podłączenie czujnika do przetwornik RG: linia dwuprzewodowa
Podłączenie czujnika do przetwornik RG1:  linia trójprzewodowa
Rezystancja linii podłączeniowej: max 60Ω
Zakresy pomiarowe - wg tabel 1,2 lub wg zamówienia
Obudowa - głowicowa 43 mm


SPOSÓB ZAMAWIANIA:

Zakres wejściowy:

P1...P23: czujnik Pt wg tabeli 1 lub zamówienia
N1...N11: czujnik Ni wg tabeli 2 lub zamówienia
Rp / ∆R: wartości rezystancji potencjometru
L: Linearyzacja

Przykład zamówienia:

Przetwornik głowicowy, trójprzewodowe podłączenie czujnika, wejście Pt100 0 ÷ 200°C, linearyzacja typ RG1-P7-L
