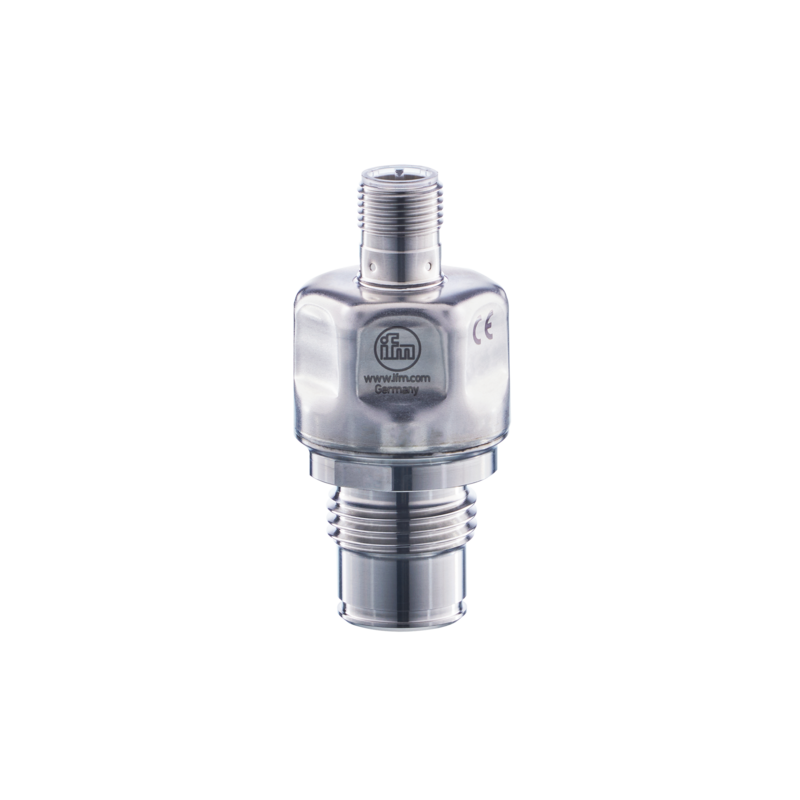

PL1543 - PL-040-REA12-A-DKG/US/ /
Transmiter ciśnienia z płaską celką pomiarową, zakres pomiarowy: -1...40 bar, przyłącze procesowe: połączenie gwintowane G 1/2 gwint zewnętrzny, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Znaczna odporność na wstrząsy i drgania
- Doskonała powtarzalność i niewielki błąd liniowości
- Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
- Zintegrowany pomiar temperatury przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |
| Monitoring temperatury | tak | |
| Aplikacja | montaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych | |
| Media | Media lepkie i zawiesiny; Ciecze | |
| Temperatura medium [°C] | -25...110; (Montaż zabudowany bez przecieków z uszczelnieniem metal-na-metal. Aby sprawdzić dopuszczalne temperatury dla innych uszczelnień proszę sprawdzić materiały uszczelek w dziale “Akcesoria”) | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |
| Brak strefy martwej | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...30 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zintegrowana funkcja Watchdog | tak | |
| Dane elektryczne - 2-przewodowy | ||
| Pobór prądu [mA] | 3,5...21,5 | |
| Czas rozruchu [s] | < 1 | |
| Dane elektryczne - 3-przewodowy | ||
| Pobór prądu [mA] | < 30 | |
| Czas rozruchu [s] | < 0,5 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy; IO-Link (ustawiany) | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany; 1:5) | |
| Maks. obciążenie [Ω] | (Ub - 9,6 V) / 21,5 mA; 670 ? (Ub = 24 V) | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -25...110 °C | -13...230 °F | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,8; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2.5 K + (0.045 x (temperatura otoczenia - temperatura średnia)) | |
| Czasy reakcji | ||
| Tłumienie wartości procesowej dAP [s] | 0...99,99 | |
| Tłumienie wyjścia analogowego dAA [s] | 0...99,99 | |
| Czasy reakcji - 2-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 12 | |
| Czasy reakcji - 3-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 3 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | < 10 / < 25; (DIN EN 60751 woda; > 0,9 m/s) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | |
| SIO tryb | nie | |
| Wymagany typ portu master | A; (dla niepodłączonego pinu 2 : B) | |
| Min.czas cyklu procesu [ms] | 3,5 | |
| Rozdzielczość IO-Link - ciśnienie [bar] | 0,01 | |
| Temperatura rozdzielczości IO-Link [K] | 0,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 16 | |
| temperatura | 16 | |
| status urządzenia | 4 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1432 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...90 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 68; IP 69 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 427 | |
| Dopuszczenie UL | ||
| Typ obudowy | Type 1 | |
| Dopuszczenie UL numer | J056 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 76,9 | |
| Materiał | stal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L); PA; PTFE; FKM | |
| Materiały części w kontakcie z medium | stal kwasoodporna (1.4435 / 316L); Al2O3 (ceramika); charakterystyka powierzchniowa : Ra < 0,4 / Rz 4; PTFE; (FKM dla uszczelnienia zgodnego z DIN EN ISO 1179-2, patrz instrukcja obsługi) | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Moment dokręcający [Nm] | 25 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| status pracy | 2 LED, kolor zielony | |
| Akcesoria | ||
| Dostarczane elementy | Uszczelka: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 | |
| Akcesoria (opcjonalne) | Uszczelka: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 Uszczelka: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451 Uszczelka: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513 O-ring: 16,4 x 1, FKM (-15...110°C), E30510 O-ring: 16,4 x 1, EPDM (-25...110°C), E30511 O-ring: 16,4 x 1, FFKM (-5...110°C), E30512 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
