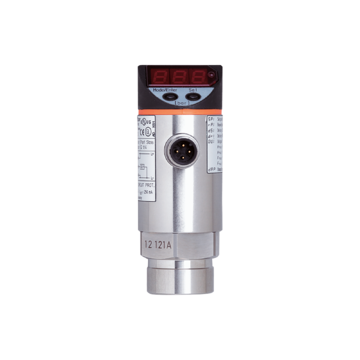

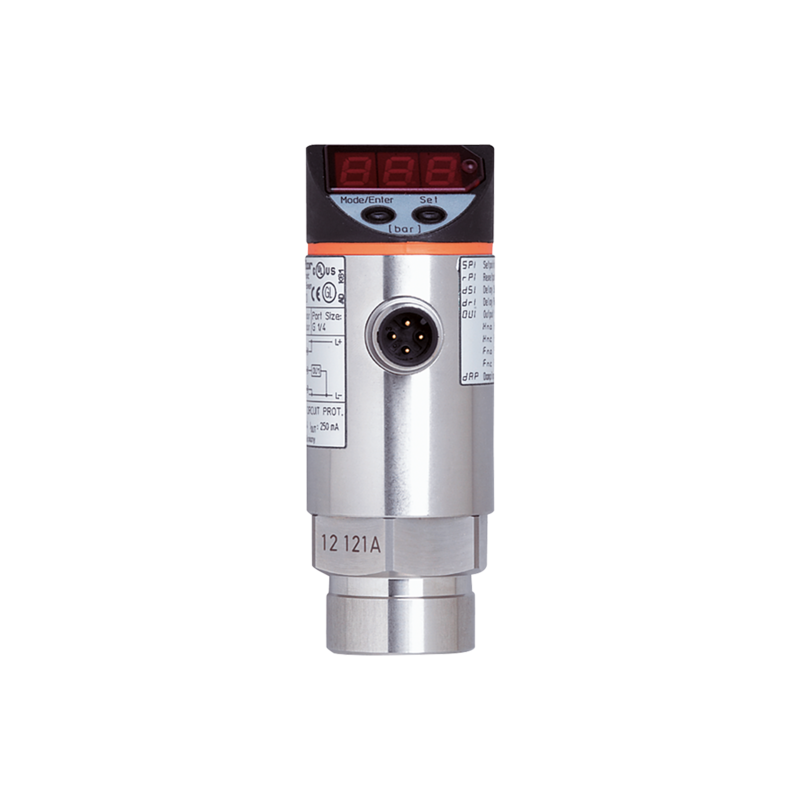

PY9961 - PN-250-SBR14-QFPKA/US/ /V
Elektroniczny czujnik ciśnienia, 0...250 bar, 0...3620 psi, 0...25 MPa, G 1/4 Gwint wewnętrzny, sygnał przełączający, Konektor, -25...80 stC, IP 67, ciśnienie względne
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Okres eksploatacji ponad 100 mln cykli ciśnieniowych
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | ciecze i gazy | |
| Warunkowo odpowiedni dla | Dla mediów gazowych zastosowania są ograniczone do max. 25 barów. | |
| Temperatura medium [°C] | -25...80 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | 20 | |
| Napięcie zasilania [V] | 24 AC / 18...55 DC | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie nadnapięciowe | tak; (< 60 V DC / < 40 V AC) | |
| Czas rozruchu [s] | 0,5 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 3 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 3 | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 100 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania AC [Hz] | < 170 | |
| Częstotliwość przełączania DC [Hz] | < 170 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |
| Odchylenie histerezy [% zakresu] | < ± 0,25 | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (-20...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (-20...80 °C) | |
| Czasy reakcji | ||
| Programowalny czas opóźnienia dS, dr [s] | 0; 0,2...50 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 199 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 261 | |
| Materiał | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
