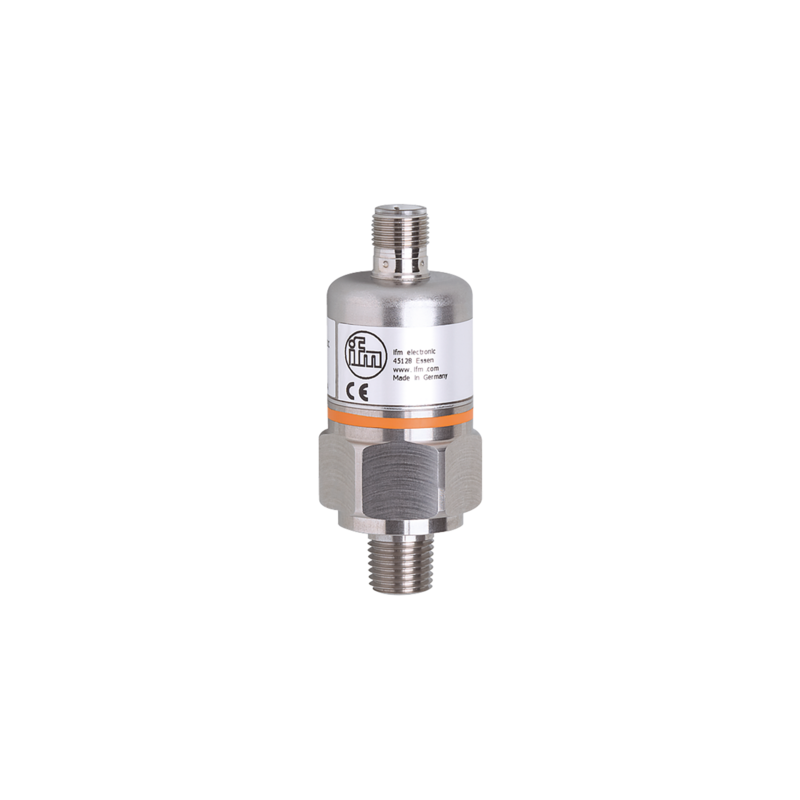

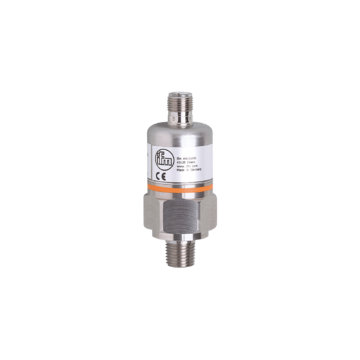

PX3222 - PA-100PSBN14-A-ZVG/US/ /V
Przetworniki ciśnienia typu PA firmy IFM, zakres 0…1000 psi, 1/4 NPT, sygnał 4-20mA, konektor M12, max. temp. medium -25...90; (na zapytanie: -40...90 °C) °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Precyzyjne wyjście analogowe
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Okres eksploatacji ponad 100 mln cykli ciśnieniowych
- Znaczna odporność na wstrząsy i drgania
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy [psi] | 0...1000 | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Warunkowo odpowiedni dla | Dla mediów gazowych zastosowania są ograniczone do max. 25 barów. | |
| Temperatura medium [°C] | -25...90 | |
| Minimalne ciśnienie niszczące [psi] | 9400 | |
| Wytrzymałość na ciśnienie [psi] | 4350 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...32 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA) | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [psi] | 0...1000 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < 0,15; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,35 (BFSL) / < ± 0,75 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,3; (0...80 °C) | |
| Czasy reakcji | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 3 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 30 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| radiacja poprzez interferencje | zgodnie z dyrektywą motoryzacyjną 2004/104/EC / CISPR 25 | |
| odporność na zakłócenia | zgodnie z dyrektywą motoryzacyjną 2004/104/EC / ISO 11452-2 | |
| w.cz. promieniowane | 100 V/m | |
| odporność na impuls | ISO 7637-2 / Poziom rygoru 3 | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 555 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 214,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
