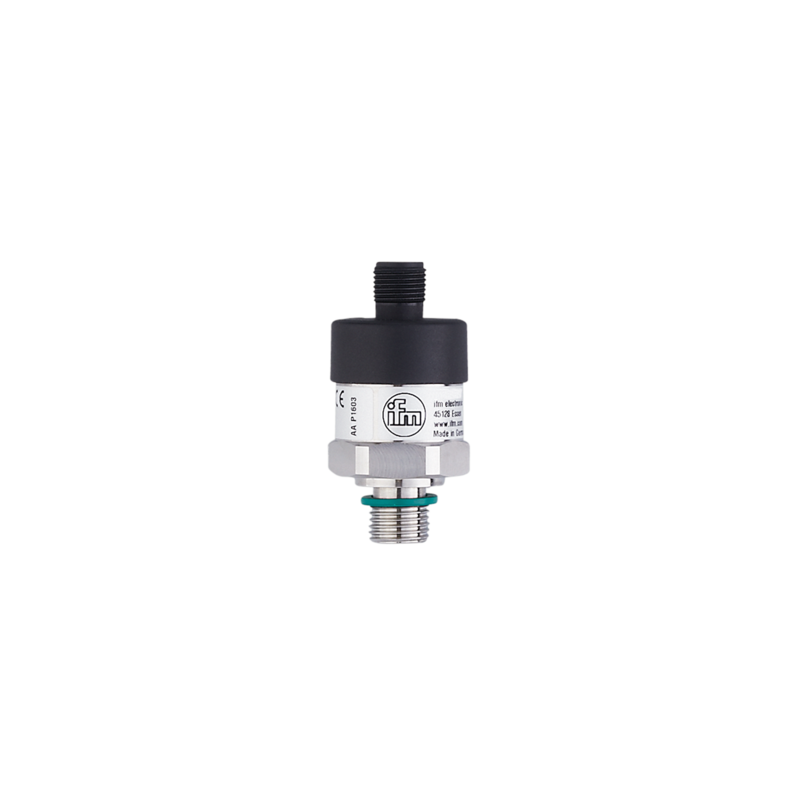

PT0517 - PT-1,6-AFG14-A-ZVG/US
Przetwornik ciśnienia absolutnego firmy IFM, zakres 0...1,6 bar, G1/4, sygnał 4…20 mA, max. temp. medium 0...80 °C, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny pomiar ciśnienia bezwzględnego niezależnie od ciśnienia powietrza otoczenia
- Do stosowania w aplikacjach wymagających bardzo dokładnej regulacji ciśnienia
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Niewielka obudowa do użytku w ograniczonej przestrzeni
- Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | 0...80 | |
| Rodzaj ciśnienia | Ciśnienie absolutne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8...30 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 800; (Ub = 24 V; (Ub - 8 V) / 20 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 1,0; (uwzg. błąd zera i zakresu, nieliniowość, histerezę) | |
| Odchylenie liniowości [% zakresu] | < ± 0,5 (BFSL) / < ± 1,0 (LS) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,2; (0...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,2; (0...80 °C) | |
| Czasy reakcji | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 4 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...80 | |
| Temperatura składowania [°C] | -20...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 500 g (1 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 10 g (10...2000 Hz) | |
| MTTF [lata] | 815 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 118 | |
| Materiał | stal nierdzewna (1.4404 / 316L); HNBR; PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Min. liczba cykli ciśnienia | 10 milionów | |
| Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | |
| Uszczelnienie przyłącza procesowego | NBR (DIN EN ISO 1179-2) | |
| Wypełnienie separatora | olej syntetyczny | |
| Zintegrowany tłumik | nie | |
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
