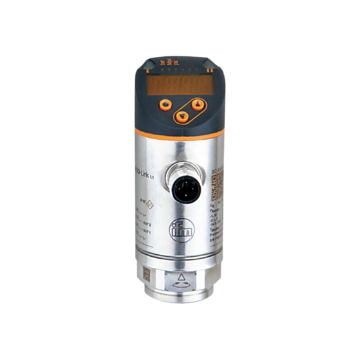

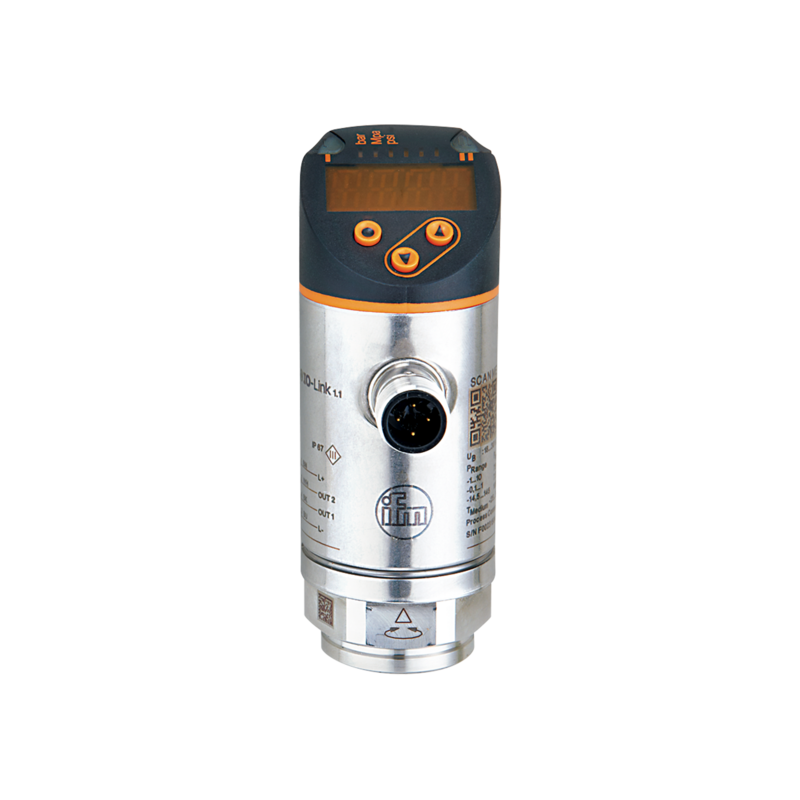

PN7011 - PN-250-SER14-QFRKG/US/ /V
Czujnik ciśnienia z wyświetlaczem, do aplikacji przemysłowych, konektor M12, NO/ NC, IO-Link, 1/4 GW
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwa wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy [MPa] | 0...25 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | metalowa celka pomiarowa | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -25...80 | |
| Minimalne ciśnienie niszczące [MPa] | 110 | |
| Wytrzymałość na ciśnienie [Mpa] | 50 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 35 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,3 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / NC | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | |
| Częstotliwość przełączania DC [Hz] | < 170 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [MPa] | 0...25 | |
| Zakres pomiaru / nastaw - Factory setting / CMPT = 2 | ||
| Punkt przełączania SP [MPa] | 0,2...25 | |
| Punkt resetu rP [MPa] | 0,1...24,9 | |
| Min. różnica między SP a rP [MPa] | 0,2 | |
| W krokach co [MPa] | 0,1 | |
| Zakres pomiaru / nastaw - Status_B High Resolution / CMPT = 3 | ||
| Punkt przełączania SP [MPa] | 0,2...25 | |
| Punkt resetu rP [MPa] | 0,1...24,9 | |
| Min. różnica między SP a rP [MPa] | 0,2 | |
| W krokach co [MPa] | 0,1 | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie histerezy [% zakresu] | < ± 0,25 | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (-25...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (-25...80 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 3 | |
| Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | tak | |
| Wymagany typ portu master | A; (dla niepodłączonego pinu 2 : B) | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| Factory setting / CMPT = 2 | 436 | |
| Status_B High Resolution / CMPT = 3 | 621 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Interfejsy - Factory setting / CMPT = 2 | ||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Rozdzielczość IO-Link - ciśnienie [MPa] | 0,1 | |
| Rozdzielczość IO-Link - ciśnienie [MPa] | 0,1 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 14 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | |
| Interfejsy - Status_B High Resolution / CMPT = 3 | ||
| Profil | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | |
| Min.czas cyklu procesu [ms] | 3 | |
| Rozdzielczość IO-Link - ciśnienie [MPa] | 0,01 | |
| Rozdzielczość IO-Link - ciśnienie [MPa] | 0,01 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 214 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J003 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 221,5 | |
| Materiał | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | |
| Materiały części w kontakcie z medium | 1.4542 (17-4 PH / 630) | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony (MPa) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
