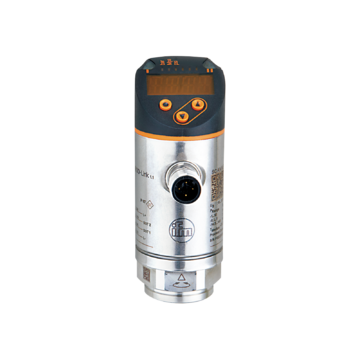

PN3129 - PN-0-1BRER14-MFRKG/US/ /V

Elektroniczny czujnik ciśnienia, -1...0 bar, -1000...0 mbar, -14,5...0 psi, -29,5...0 inhg, -100...0 kpa, G 1/4 wew., sygnał przełączający analogowy, IO-Link, 4...20 mA, 0...10 V, Konektor, -25...80 stC, IP 65, IP 67, ciśnienie względne, próżnia

PN3129 - PN-0-1BRER14-MFRKG/US/            /V

Dodaj do porównania Usuń z porównania

349,16 €

429,47 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM

Opisy produktu

  • Programowalne wyjście przełączające z IO-Link i wyjście analogowe
  • Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych

Cechy produktu
Liczba wejść i wyjść Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Przyłącze procesowe połączenie gwintowane G 1/4 Gwint wewnętrzny M6 I
Aplikacja
Konstrukcja styki pozłacane
Element pomiarowy ceramiczno-pojemnościowe celki pomiarowe
Aplikacja do aplikacji przemysłowych
Media ciecze i gazy
Temperatura medium [°C] -25...80
Odporność na podciśnienie [mbar] -1000
Rodzaj ciśnienia ciśnienie względne; próżnia
Dane elektryczne
Napięcie zasilania [V] 18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA] < 35
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Zabezpieczenie przed odwrotną polaryzacją tak
Czas rozruchu [s] 0,3
Zintegrowana funkcja Watchdog tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść 2
Sygnał wyjściowy sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne PNP
Liczba wyjść binarnych 1
Funkcja wyjścia normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V] 2,5
Prąd obciążenia wyjścia przełączającego DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Częstotliwość przełączania DC [Hz] < 170
Liczba wyjść analogowych 1
Analogowe wyjście prądowe [mA] 4...20
Maks. obciążenie [Ω] 500
Analogowe wyjście napięciowe [V] 0...10
Min. rezystancja obciążenia [Ω] 2000
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu] < ± 0,5
Powtarzalność [% zakresu] < ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki [% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy [% zakresu] < ± 0,25
Stabilność długotrwała [% zakresu] < ± 0,05; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] < ± 0,2; (-0...80 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] < ± 0,2; (-0...80 °C)
Czasy reakcji
Czas reakcji [ms] < 3
Programowalny czas opóźnienia dS, dr [s] 0...50
Tłumienie wartości procesowej dAP [s] 0...4
Tłumienie wyjścia analogowego dAA [s] 0...4
Maksymalny czas odpowiedzi wyjścia analogowego [ms] 3
Software / programowanie
Możliwości parametryzacji histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe
Interfejsy
Interfejs komunikacyjny IO-Link
Typ transmisji COM2 (38,4 kBaud)
IO-Link Revision 1.1
Norma SDCI IEC 61131-9
SIO tryb tak
Wymagany typ portu master A
Ilość danych analogowych 1
Ilość danych binarnych 1
Obsługiwane DeviceID
Typ działania DeviceID
Factory setting / CMPT = 2 434
Status_B High Resolution / CMPT = 3 619
Uwaga Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”
Interfejsy - Factory setting / CMPT = 2
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Min.czas cyklu procesu [ms] 2,3
Rozdzielczość IO-Link - ciśnienie [mbar] 1
Rozdzielczość IO-Link - ciśnienie [MPa] 0,001
Dane procesowe IO-Link (cykliczne)
Funkcja długość bajtu
Ciśnienie 14
informacje o przełączaniu binarnym 1
Funkcje IO-Link (acykliczne) nazwa przypisana do aplikacji
Interfejsy - Status_B High Resolution / CMPT = 3
Profil Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Min.czas cyklu procesu [ms] 3
Rozdzielczość IO-Link - ciśnienie [mbar] 0,5
Rozdzielczość IO-Link - ciśnienie [MPa] 0,0005
Dane procesowe IO-Link (cykliczne)
Funkcja długość bajtu
Ciśnienie 16
status urządzenia 4
informacje o przełączaniu binarnym 1
Funkcje IO-Link (acykliczne) nazwa przypisana do aplikacji
Warunki pracy
Temperatura otoczenia [°C] -25...80
Temperatura składowania [°C] -40...100
Ochrona IP 65; IP 67
Testy / dopuszczenia
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-27 50 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [lata] 226
Dopuszczenie UL
Dopuszczenie UL numer J004
Dyrektywa PED Urządzenia Ciśnieniowe dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 234,5
Materiał stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiały części w kontakcie z medium stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM
Min. liczba cykli ciśnienia 100 milionów
Moment dokręcający [Nm] 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)
Przyłącze procesowe połączenie gwintowane G 1/4 Gwint wewnętrzny M6 I
Zintegrowany tłumik nie (można zainstalować)
Wyświetlacze / elementy robocze
Wyświetlacz
Jednostka wyświetlana 4 x LED, kolor zielony (mbar, psi, kPa, inHg)
Stan wyjścia 1 x LED, kolor żółty
Wartość mierzona wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
