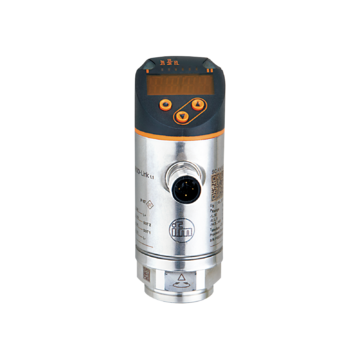

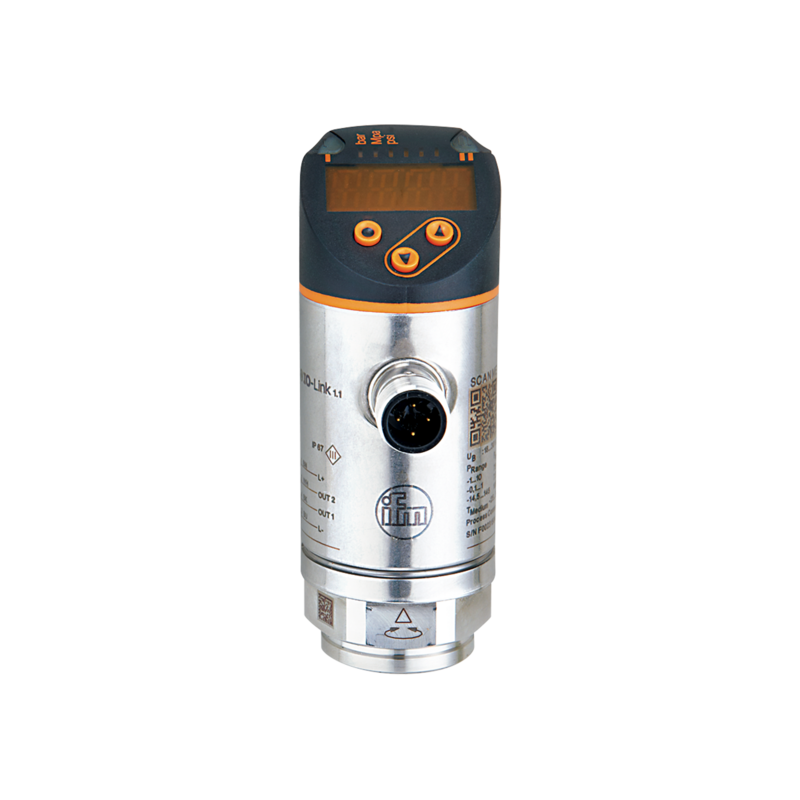

PN2292 - PN-100-SEN14-MFRKG/US/ /V
Elektroniczny czujnik ciśnienia, 0...100 bar, 0...1450 psi, 0...10 MPa, 1/4" NPT Gwint wewnętrzny, sygnał przełączający, sygnał analogowy, IO-Link, 4...20/0...10V, Konektor, -25...80 stC, IP 65, IP 67, ciśnienie względne
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako IO-Link, a drugie jako wyjście analogowe
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | Ciecze | |
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
| Temperatura medium [°C] | -25...80 | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 125 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 35 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,3 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | < 500 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany 1:5) | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10; (skalowany 1:5) | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,4; (Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie histerezy [% zakresu] | < ± 0,1; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (Turn down 1:1; na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,2; (-0...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,2; (-0...80 °C) | |
| Uwaga | dokładność punktu przełączania, błąd liniowości zgodnie z DNV GL: < ± 1%: < ± 1% | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 1,5 | |
| Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...4 | |
| Tłumienie wyjścia analogowego dAA [s] | 0...4 | |
| Maksymalny czas odpowiedzi wyjścia analogowego [ms] | 3 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | tak | |
| Wymagany typ portu master | A; (dla niepodłączonego pinu 2 : B) | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| Factory setting / CMPT = 2 | 471 | |
| Status_B High Resolution / CMPT = 3 | 987 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Interfejsy - Factory setting / CMPT = 2 | ||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Rozdzielczość IO-Link - ciśnienie [bar] | 0,1 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 14 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | |
| Interfejsy - Status_B High Resolution / CMPT = 3 | ||
| Profil | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | |
| Min.czas cyklu procesu [ms] | 3 | |
| Rozdzielczość IO-Link - ciśnienie [bar] | 0,05 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 138 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J013 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 261 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); Al2O3 (96 %; ceramika); FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Moment dokręcający [Nm] | > 50 | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT Gwint wewnętrzny | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony (bar, psi, MPa) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
