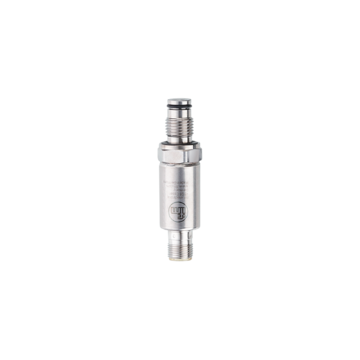

PL5412 - PL-160-SEG14-A-ZVG/US/ /W
Elektroniczny czujnik ciśnienia z membraną płaską - czołową do mediów gęstych i krzepnących firmy IFM, 0...160 bar, G 1/4 gwint zewnętrzny, wyjście 4...20 mA, konektor M12, temp. medium -20...90 °C, IP67 / IP 69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Znaczna odporność na uderzenia, wstrząsy i drgania
- Doskonała powtarzalność i niewielki błąd liniowości
- Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Aplikacja | ||
| Element pomiarowy | cienkowarstwowe celki pomiarowe z techniką uszczelnienia membrany | |
| Aplikacja | montaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych | |
| Media | Media lepkie i zawiesiny; ciecze i gazy | |
| Temperatura medium [°C] | -20...90 | |
| Uwaga dot. przeciążalności | statyczne | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8,5...36 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,5; (uwzględnia nieliniowość, histerezę, powtarzalność oraz błędy wynikające z zakresu i ustawienia zera) | |
| Odchylenie liniowości [% zakresu] | < ± 0,1 (BFSL) / < ± 0,2 (LS) | |
| Odchylenie histerezy [% zakresu] | < ± 0,2 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < 0,2 (-25...90 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < 0,15 (-25...90 °C) | |
| Czasy reakcji | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...90 | |
| Temperatura składowania [°C] | -25...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 787 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J046 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 65 | |
| Materiał | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI | |
| Materiały części w kontakcie z medium | 1.4542 (17-4 PH / 630); stal kwasoodporna (1.4435 / 316L); FKM | |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) | |
| Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Uszczelnienie przyłącza procesowego | FKM | |
| Wypełnienie separatora | NEOBEE (klasa spożywcza, zgodna z FDA) | |
| Akcesoria | ||
| Dostarczane elementy | O-ring : 8,5mm x 1,5mm, FKM, E30517 Uszczelka : G1/4 DIN EN ISO 1179-2, FKM, E30145 |
|
| Akcesoria (opcjonalne) | O-ring : 5 x 8,5mm x1,5 mm, FKM, E30517 O-ring : 1 x 8,5mm x1,5 mm, FFFM, E30518 O-ring : 5 x 8,5mm x1,5 mm, EPDM, E30519 Uszczelka : 10 x G/1/4 DIN EN ISO 1179-2, FKM, E30145 Uszczelka : 1 x G/1/4 DIN EN ISO 1179-2, FFKM, E30520 Uszczelka : 10 x G/1/4 DIN EN ISO 1179-2, EPDM, E30442 |
|
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
